Szczegóły Produktu:
|
Grubość materiału: | 0,7-1,0 mm ze stali ocynkowanej | Formowanie stacji: | 12 stacji |
---|---|---|---|
Materiał rolki: | GCr15 | System Dirve: | 1 calowy napęd łańcuchowy |
Szybkość formowania: | 8-15 m / min wyklucza cięcie | Rozmiar maszyny: | 7500 * 600 * 800 mm |
Ciężar maszyny: | około 3,5 tony | ||
High Light: | zimny Rolka Maszyna do formowania,sheet metal roll former |

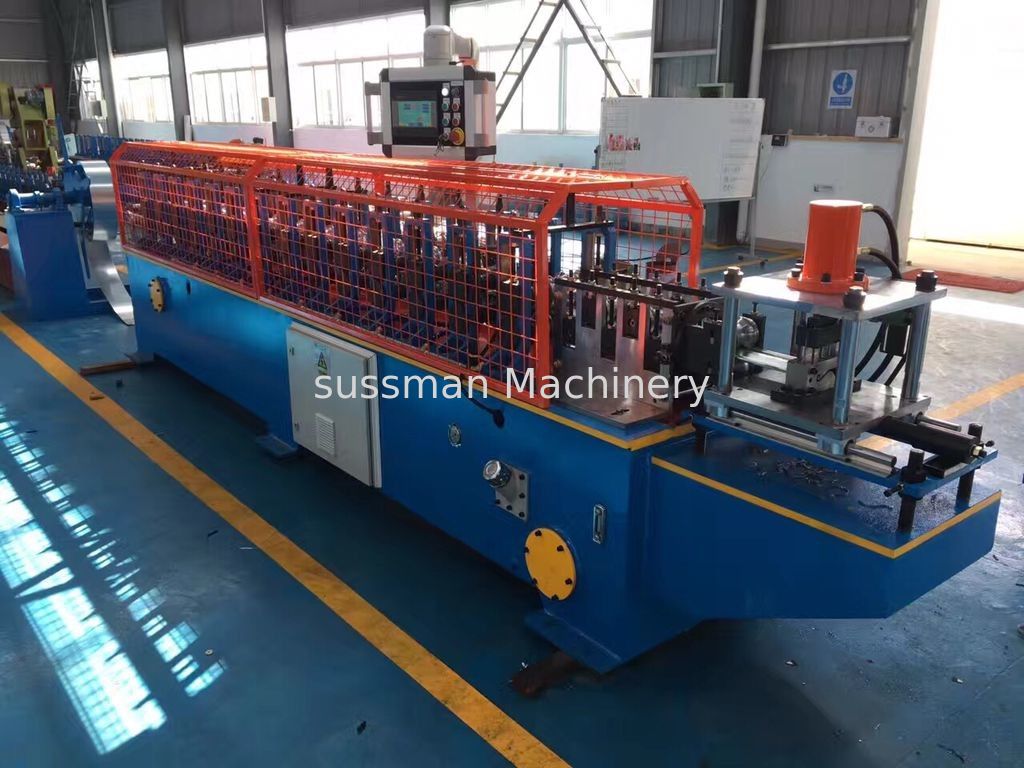

Ocynkowana brama metalowa Maszyna Twin Lath Roller Shutter Slat Roll Forming Machine
Główne specyfikacje
Opis | oferowana specyfikacja |
Grubość materiału | 0,7-1,2 mm |
Surowiec | Cewki ocynkowane dają wytrzymałość ≤ G250MPa |
Szybkość formowania | 8-15 m / min |
Rozwijak | Pasywny rozlewacz 3 ton |
Materiał wału głównego | 45 # wysokiej jakości stal |
Urządzenie do poziomowania | 7 poziomowania rolek, w tym 3 górne rolki i 4 dolne rolki |
Tnący | cięcie hydrauliczne; gaszenie HRC58-62 |
Moc silnika stacji hydraulicznej | 4kw |
Presurre hydrauliczne stacji | 12Mpa |
Tolerancja | 6 m + -1.5 mm |
Rama maszyny | H Beam Steel |
Przepływ pracy
D e - zwojnica - → poziomowanie urządzenia → główna maszyna do formowania zwojowego - → cięcie hydrauliczne - → wyczerpany stół
Komponent maszyny
3T Zwalniacz pasywny
Średnica: rozszerzenie 460-520mm.
Rozszerzenie: Ręcznie
Wydajność: 3000 kg
Urządzenie do poziomowania
1.7 poziomowanie rolek, 3 rolki do góry i 4 rolki do dołu
2. Średnica to obróbka cieplna 70 70mm, chrom i HRC60, aby zabezpieczyć gładką powierzchnię
3.Max Leveling Raw Szerokość surowca: 300 mm
Stacja hydrauliczna
1. ciśnienie w stacji hydraulicznej: 12MP
2. moc stacji hydraulicznej: 4KW
Cięcie hydrauliczne
1. Materiał ostrza noża: Cr12mov HRC58-62 stopnia
2. Liczba ostrzy: 1 zestaw
3. Cięcie po uformowaniu: pociąć arkusz po uformowaniu rolki na wymaganą długość
4. Ruch cięcia: główna maszyna zatrzymuje się automatycznie i następuje cięcie. Po zakończeniu cięcia główna maszyna uruchomi się automatycznie.
5. Materiał ostrza: CR12 z obróbką cieplną
6. Pomiar długości: automatyczny pomiar długości
7. Tolerancja długości: 6 m +/- 0,5 mm
Skrzynka kontrolna
(1) Zasilanie : 380 V, 50 Hz, 3 fazy ( dostosowane z wymaganiem )
(2) Pomiar długości i ilości a utomatyczne sprzymierzeniec;
(3) Sterowanie długością i ilością prowadzone przez PLC
( 4 ) Długość niedokładności można łatwo zmienić.
(6). Panel sterowania: Przełącznik przyciskowy i ekran dotykowy
(7) Jednostka długości: milimetr (włączony na panelu sterowania)
Tabela wyjściowa
Długość: 2m
Ilość: 2 sztuki
Profil standardowy i rysunek
Ładowanie zdjęć
Szczegóły dotyczące opakowania: Główna maszyna jest naga w pojemniku, komputerowa skrzynka kontrolna jest zapakowana w drewniane opakowania.
Szczegóły dostawy: 60 dni roboczych po otrzymaniu 30% zaliczki
Uruchomienie maszyny
Elementy maszyny są uruchamiane jeden po drugim. Po zakończeniu rozruchu maszyna jest gotowa do produkcji i zostaje przekazana.
Uruchomienie obejmuje:
- Uruchomienie przez serwisantów Suhang
- Trening na maszynie
- Następujące usługi są renderowane
- Wybieg z komponentów maszyny
- Testowanie wszystkich funkcji komponentów maszyny
- Rozpoczęcie w pełni automatycznego procesu formowania
- Wykonanie akceptacji maszyny
Zakres dostawy nie obejmuje:
- Surowce, materiały i materiały eksploatacyjne
- Surowiec do bloków testowych
- Urządzenia transportowe i podnoszące
Operatorzy elektrowni powinni być obecni podczas rozruchu, aby zapoznać się z nowymi maszynami.
