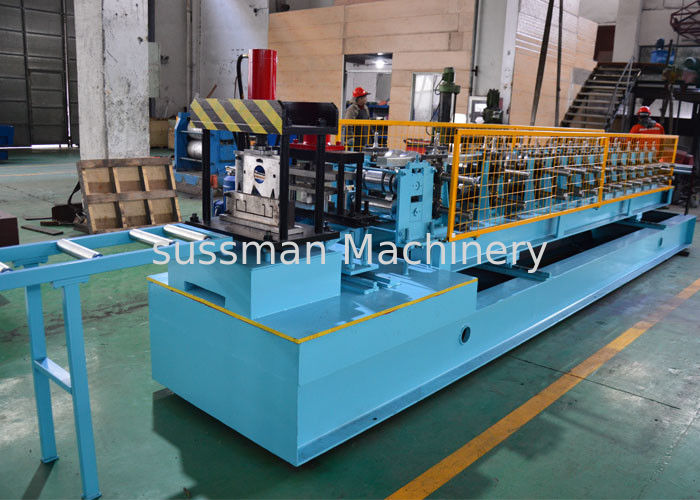

CZ Purlin Roll Forming Machine
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | Sussman |
| Orzecznictwo | SGS.CE.ISO |
| Numer modelu | SM-Cp |
Ta płatwiowa maszyna jest produkowana przez zatwierdzone jakościowo surowce zgodnie z naszymi doświadczonymi technikami profesjonalistów. Oferowane płatwie są szeroko stosowane w budowie budynków i mogą być wykonane w różnych kształtach, rozmiarach i grubościach.
Materiał cewki | Grubość materiału | 1,5-3,0 mm |
Szerokość | od 80 mm do 300 mm | |
Wysokość | 40-100 mm | |
De-coiler | Waga | 3 tonowy ręczny dekompresor |
Formowanie systemu | Prędkość toczenia | 0-12 m / min |
Stacje rolkowe | Utworzono około 18 stacji | |
Materiał rolki | Gcr15 Stal z hartowaniem | |
Materiał wału | 45 # Średnica stalowa Wał 76mm | |
Moc silnika głównego | 11KW | |
Cięcie hydrauliczne Moc | 7,5KW | |
System cięcia | Materiał cięcia | CR12 z obróbką termiczną |
Twardość | HRC58-62 | |
Tolerancja | + -1.5 mm | |
Ostrze tnące | 1 zestaw ostrza tnącego | |
Elektryczny system sterowania | Źródło elektryczne | 380 V, 50 Hz, 3 fazy |
Układ sterowania | PLC z ekranem dotykowym | |
Waga | Około 6 ton | |
Way Of Drive | Napędzany łańcuchem |
CZ Płat techniczny Parametr techniczny
Nazwa sprzętu | Ilość |
3T bierny uncoiler | 1 zestaw |
Główna maszyna do formowania rolek | 1 zestaw |
Hydrauliczne obcinanie słupków | 1 zestaw |
Hydrauliczne wykrawanie | 1 zestaw |
Stacja hydrauliczna | 1 zestaw |
4-metrowe stoły | 1 zestaw |
Skrzynka kontrolna | 1 jednostka |
Przepływ pracy
Zwijacz-podajnik z formowaniem rolkowym ---- wykrawaniem i cięciem
Każda część maszyny
1.3T Zwalniacz pasywny
Średnica: rozszerzenie 460-520mm.
Wydajność: 3000 kg
Max Coil Width: 500mm
2. Urządzenie do układania
Przełóż surowiec (stalową płytkę) przez plażę do produkcji i przetwarzania, 4 na dół i 3 na górę, może zagwarantować, że produkty są schludne, równoległe i wszystko jest jednorodne.
7 rolek poziomujących, 3 rolki do góry i 4 rolki do dołu
Średnica to obróbka cieplna 76 76mm, chrom i HRC60 dla zabezpieczenia gładkiej powierzchni.
3. Urządzenie do wykrawania i cięcia
Przyjmuje napęd hydrauliczny i automatyczne położenie, aby zdecydować
wymierzyć i przyciąć docelowe produkty
Komponenty: Zawiera jeden zestaw ostrzy, jeden siłownik hydrauliczny i jedną maszynę tnącą
materiał ostrza tnącego: Cr12 Mov stal o wysokiej jakości obróbki
ciśnienie w stacji hydraulicznej: 20 MPa
Cewka hydrauliczna: 46 #
4.Control Box:
(1) Dostawca energii: 380 V, 50 Hz, 3 fazy (dostosowane do żądania)
(2). Panel sterowania: Przełącznik przyciskowy i ekran dotykowy
(3) Język na ekranie dotykowym: angielski i chiński
(4) Automatyczny pomiar długości i ilości.
(5) Długość i ilość kontrolowane przez PLC.
(6) Długość niedokładności można łatwo zmienić.
Jeśli są jakieś inne spersonalizowane maszyny, które są zainteresowane, prosimy o kontakt w celu dalszej dyskusji. Zapewnimy Ci najbardziej odpowiednie rozwiązanie dla Twojego rynku.
