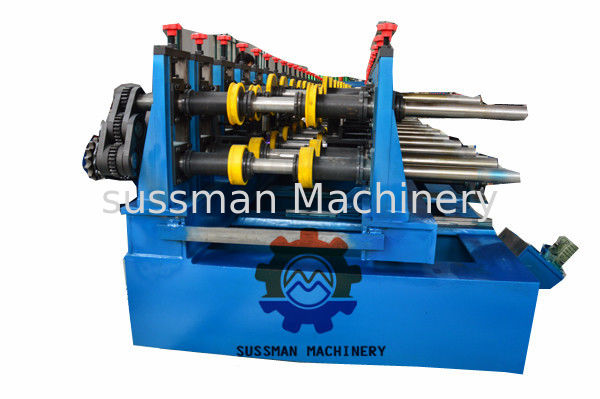

Wytrzymała maszyna do formowania rolek kablowych na 20 stacji 10 metrów na minutę

Główne dane techniczne

• Materiał - grubość: 1-2 mm
• Surowiec: stal ocynkowana i czarne blachy stalowe
• Prędkość robocza: 10 metrów / min
• Formowanie kroków: 20 stacji
• Materiał rolki: Gcr15, Quench HRC58-62 Platerowany chrom
• Materiał wału: 45 # Advanced Steel (Średnica: * 90 mm), rafinacja termiczna
• Układ napędzany: za pomocą wałków o średnicy 100 mm
• Główna moc z reduktorem: 22KW WH Chinese Famous
• Cięcie: Cięcie hydrauliczne Cr12mov
• Materiał ostrza tnącego: Cr12Mov, Quench HRC58-62
• Moc stacji hydraulicznej: 7,5 kW Wuxi Wanshen Słynna chińska marka
• Całą maszyną steruje komputerowy sterownik PLC.
• PLC - Panasonic, Japonia
• Ekran dotykowy - Beijing Kunlun Encoder - Omron, Japonia
• Części elektryczne - Schneider
• Dostosuj wysokość za pomocą silników i szyn, kontrolowanych przez PLC

Lista części maszyny

Rysowanie profilu

Przepływ pracy

Rozwijak - Levelling - Serwonapęd - Dziurkowanie - Formowanie rolki głównej - Cięcie - Bicie stołu

Dane techniki

• 5 ton hydrauliczny odwijak

Średnica: 508-610 mm Rozszerzalność hydrauliczna. Zdjęcia w celach informacyjnych

Rozszerzenie: odwijak hydrauliczny

Pojemność: 5000 kg na trzpień

Maksymalna szerokość cewki: 1250 mm

Przeciągnij hamulec napinający ze zmiennym zaworem regulacji napięcia hamulca

• Niwelator

7 rolek poziomujących, 3 rolowanych w górę i 4 rolowanych w dół

Średnica wynosi Ø 80 mm, chrom i obróbka cieplna HRC60 w celu zabezpieczenia gładkiej powierzchni

Wyrównanie grubości surowca: 1,0–2 mm

Maks. Szerokość poziomowania surowca: 1000 mm

Moc: 7,5 kW

• Urządzenie do karmienia

Silnik karmienia serwomechanizmu: około 7,5 kW, Yaskawa (marka japońska)

Opis: serwonapęd może precyzyjnie kontrolować odległość wykrawania, kontrolowany przez PLC, a tolerancja karmienia może wynosić + -0,05mm, silnik serwo może kontrolować prędkość i może przyjmować sygnał wejściowy oraz szybko reagować i dobrze działać, ekran dotykowy może wyświetlać prędkość obrotową, długość i ilość, może być kontrolowany w trybie ręcznym i automatycznym.

• prasa

Seria JH21-160

Nazwa marki: Yangli

• Opis formy do wykrawania

Jeśli chodzi o profile, w sumie potrzeba 5 zestawów form wykrawających, gdy trzeba wykrawać pierwszy rysunek otworu, zmienić formę wykrawającą 1, podczas wykrawania drugi rysunek otworu, zmienić formę wykrawającą 2 itd. Gdy głowice dziurkują się, mogą zostać usunięte i wymienione przez nowe głowice dziurkujące.

Materiał na formy wykrawające: Cr12Mov Hartowanie HRC58-62 stopni Szanghaj Stal NO.5 (najlepsza chińska marka stali)

Dziurkowanie: długie otwory u dołu 35 * 7, a odległość wynosi 25 mm i 80 mm. z logo

Otwory boczne: gdy szerokość wynosi 50 mm, 2 otwory, gdy szerokość wynosi 100 mm, 2 otwory, a gdy szerokość wynosi 150 mm, 3 otwory.

• Tnący:

Materiał ostrza: Cr12mov HRC58-62 stopni

Cięcie po formowaniu: Wytnij arkusz po formowaniu rolki na wymaganą długość

Ruch cięcia: Główna maszyna zatrzymuje się automatycznie i nastąpi cięcie. Po cięciu główna maszyna uruchomi się automatycznie.

Materiał ostrza: CR12 z obróbką cieplną

Pomiar długości: automatyczny pomiar długości

Tolerancja długości: 6 m +/- 1,5 mm

• Nasze stoły:

Długość: 3 metry

Liczba: 2 jednostki
