Szczegóły Produktu:
|
| materiał: | PPGI 0,15 mm-0,3 mm | Szybkości walcowania: | 12-15 m / min (nie obejmuje czasu cięcia) |
|---|---|---|---|
| Stacje Roller: | Około 20 stacji | Materiał rolki: | 45 # stal kuta, pokryta chromem |
| Materiał łańcucha: | 45 # kuta stal z tłumieniem częstotliwości, 12A | Materiał do cięcia: | Cr12Mov z tłumieniem HRC58-62 ° |
| Tolerancja: | ± 1,5 mm | typu: | Maszyna do formowania rolek z tektury falistej |
| Skrzynia biegów: | Łańcuch 1,2 cala | Wymiar: | 9500 * 1600 * 1200 mm |
| Napięcie: | 380 V, 50 Hz, 3 fazy | System sterowania: | PLC z ekranem dotykowym |
| High Light: | roofing sheet roll forming machine,metal roof roll forming machine |
||

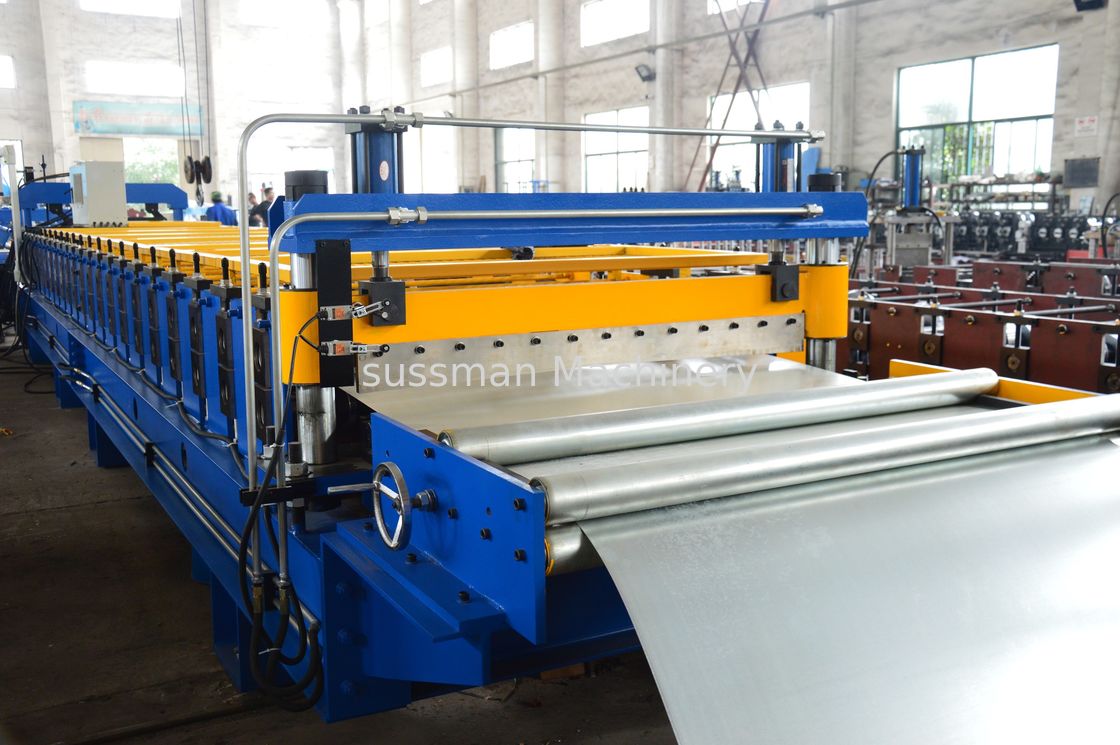

0,15-0,3 mm PPGI Maszyna do formowania rolek z blachy falistej z napędem łańcuchowym 1,2 cala
Dane techniczne
| Przedmiot nr | Opis | Oferowana specyfikacja |
| 1.0 | Maszyna do formowania rolek | |
| 1.1 | Prędkość walcowania | 12-15 m / min (nie obejmuje czasu cięcia) |
| 1.2 | Grubość walcowania | PPGI 0,15 mm-0,3 mm |
| 1.3 | Surowiec | Kolorowe cewki malowane |
| 1.4 | Głównym silnikiem | 7,5 kW |
| 1.6 | Wymiar | Około 8000 × 1600 × 1200 (mm) |
| 1.7 | Efektywna szerokość | 825 mm |
| 1.8 | Szerokość cewki zasilającej | 1000 mm |
| 1.9 | Stacje kolejowe | Około 20 stacji |
| 1.10 | Materiał rolki | 45 # stal kuta, pokryta chromem |
| 1.11 | Średnica wału | Φ76mm |
| 1.12 | Transmisja | Łańcuch 1,2 cala |
| 1.13 | Materiał łańcucha | 45 # kuta stal z tłumieniem częstotliwości, 12A |
| 1.14 | Materiał do cięcia | Cr12Mov z tłumieniem HRC58-62 ° |
| 1.15 | Tolerancja | 10 m +1,5 mm |
| 1.16 | Stacja hydrauliczna | 4kw |
Proces techniczny
Odwijanie - podawanie z prowadnicą - formowanie rolki - cięcie - zbieranie produktów
Lista maszyn:
| Nie | Imię | Rodzaj | Ilość |
| 1 | 5 ton pasywnego odwijaka | RF-RP18-63.5-825 | 1 zestaw |
| 2) | Główna maszyna do formowania rolek | RF-RP18-63.5-825 | 1 zestaw |
| 3) | Skrzynka kontrolna | RF-RP18-63.5-825 | 1 jednostka |
| 4 | Stacja hydrauliczna | RF-RP18-63.5-825 | 1 jednostka |
| 5 | Tabele pasywne | RF-RP18-63.5-825 | 2 rozdziały |
| 6 | Siatkowa osłona | RF-RP18-63.5-825 | 1 jednostka |
Szczegóły każdej części:
1. Cięcie
(1) Cięcie po formowaniu: Wytnij arkusz po formowaniu rolki na wymaganą długość
(2) Ruch cięcia: Maszyna główna zatrzymuje się automatycznie i nastąpi cięcie. Po cięciu główna maszyna uruchomi się automatycznie.
(3) Materiał ostrza: CR12 z obróbką cieplną
(4) Pomiar długości: automatyczny pomiar długości
(5) Tolerancja długości: 10 m +/- 2 mm
2. Out table:
Rozmiar: 2000 * 1350 * 1000 mm, dwa rozmiary
3. Skrzynka kontrolna: Panasonic
(1) Zasilacz: 380 V, 50 Hz, 3 fazy (dostosowany na żądanie)
(2) automatyczny pomiar długości i ilości;
(3) długość i ilość kontrolowane przez PLC,
(4) Niedokładność długości można łatwo zmienić.
(5). Panel sterowania: Przełącznik przyciskowy i ekran dotykowy
(6) Jednostka długości: milimetr (włączony na panelu sterowania)
