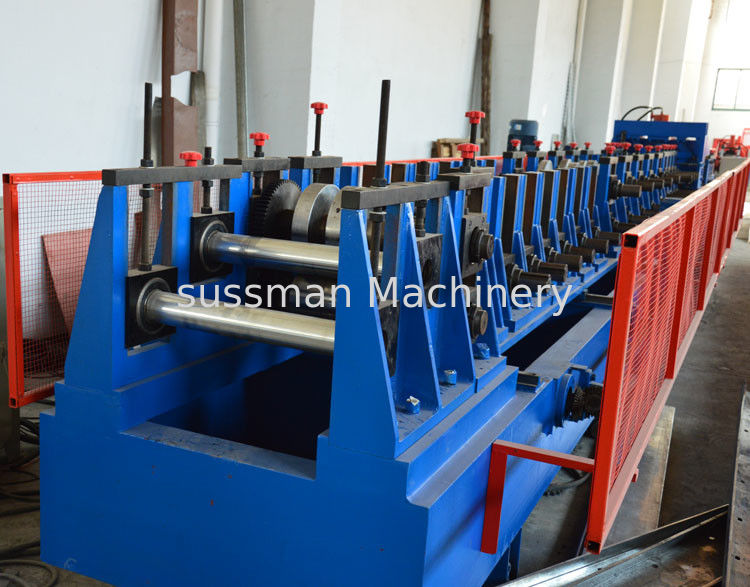

CZ Purlin Roll Forming Machine
>
|
| Place of Origin | China |
| Nazwa handlowa | Sussman |
| Orzecznictwo | SGS.CE.ISO |
| Numer modelu | SM-CZ |
Automatyczna regulacja Maszyna do formowania walców płatkowych CZ z otworem, napęd łańcuchowy przed cięciem
Materiał cewki | Grubość materiału | 1,5-3,0 mm |
De-coiler | Waga | 3 tonowy ręczny dekompresor |
Formowanie systemu | Prędkość toczenia | 0-12 m / min |
Stacje rolkowe | Utworzono około 18 stacji | |
Materiał rolki | Gcr15 Stal z hartowaniem | |
Materiał wału | 45 # Średnica stalowa Wał 76mm | |
Moc silnika głównego | 11KW | |
Cięcie hydrauliczne Moc | 7,5KW | |
System cięcia | Materiał cięcia | CR12 z obróbką termiczną |
Twardość | HRC58-62 | |
Tolerancja | + -1.5 mm | |
Ostrze tnące | 1 zestaw ostrza tnącego | |
Elektryczny system sterowania | Źródło elektryczne | 380 V, 50 Hz, 3 fazy |
System sterowania | Sterownik PLC z ekranem dotykowym Japanese Panasonic i Yaskawa Brand |
CZ Płat techniczny Parametr techniczny
Nazwa sprzętu | Ilość |
3T bierny uncoiler | 1 zestaw |
Karmienie z przewodnikiem | 1 zestaw |
| Wstępne cięcie hydrauliczne | 1 zestaw |
| Hydrauliczne dziurkowanie | 1 zestaw |
| Główna maszyna do formowania rolek | 1 zestaw |
Stacja hydrauliczna | 1 zestaw |
Skrzynka kontrolna | 1 zestaw |
Wyjdź ze stołów | 2 rozdziały |
Przepływ pracy
Rozwijanie walcowe z prowadzeniem - walcowanie - walcowanie - walcowanie - zbijanie
Każda część maszyny
1. 3T Zwalniacz pasywny
Średnica: rozszerzenie 460-520mm.
Wydajność: 3000 kg na trzpień
Max Coil Width: 500mm
2. Urządzenie do układania
Przełóż surowiec (stalową płytę) przez plażę do produkcji i przetwarzania, 4 na dół i 3 na górę, może zagwarantować, że produkty są schludne, równoległe i wszystko jest jednorodne.
7 rolek poziomujących, 3 rolki do góry i 4 rolki do dołu
Średnica to obróbka cieplna 76 76mm, chrom i HRC60 dla zabezpieczenia gładkiej powierzchni
3.Pre-Urządzenie do wstępnego cięcia i wstępnego cięcia
Udostępnij jedną stanowisko hydrauliczne z hydraulicznym urządzeniem tnącym
Przyjmuje napęd hydrauliczny i automatyczne miejsce do decydowania
wymierzyć i przyciąć docelowe produkty
Komponenty: Zawiera jeden zestaw ostrzy, jeden siłownik hydrauliczny i jedną maszynę tnącą.
Materiał ostrza tnącego: Cr12
Ciśnienie w stacji hydraulicznej: 20 MPa
4.Control Box: Panasonic Japan Brand
Przyjęty sterownik PLC, przetwornik, panel dotykowy z Japonii, aby zapewnić wysoką prędkość, stabilność, precyzję i żywotność. Innym elementem elektrycznym jest Schneider
(1) Dostawca energii: 380 V, 50 Hz, 3 fazy (dostosowane do żądania)
(2) Automatyczny pomiar długości i ilości.
(3) Długość i ilość kontrolowane przez PLC.
(4) Długość niedokładności można łatwo zmienić.
(5). Panel sterowania: Przełącznik przyciskowy i ekran dotykowy
(6) Język na ekranie dotykowym: angielski i chiński
5. Warunki
Rodzaj płatności: 30% T / T z przedpłatą i 70% równowartość TT należy wpłacić przed załadowaniem
Czas dostawy: 60 dni po otrzymaniu zaliczki.
Okres gwarancji: 12-miesięczna bezpłatna usługa / usługa płatna przez cały okres eksploatacji urządzenia
Instalacja i szkolenie
Jeśli kupujący odwiedzą naszą fabrykę i sprawdzą maszynę, nauczymy Cię, jak zainstalować i korzystać z maszyny, a także szkolimy pracowników / techników twarzą w twarz.
Bez odwiedzania prześlemy Ci instrukcję obsługi i wideo, aby nauczyć Cię instalacji i obsługi. Jeśli kupujący potrzebuje naszego technika, aby udać się do Twojej lokalnej fabryki, załóż planszę i zakwaterowanie oraz inne niezbędne rzeczy
Jeśli są jakieś inne spersonalizowane maszyny, które są zainteresowane, prosimy o kontakt z nami w celu dalszej dyskusji. Zapewnimy Ci najbardziej odpowiednie rozwiązanie dla Twojego rynku.
