0,4-0,6 mm Maszyna do formowania rolek ze stali nierdzewnej 14 * 10 mm U z cięciem non stop
1. Parametr techniczny
Nazwa | Opis |
Zdolność produkcyjna |
0-10m/min |
Napięcie |
380V 50Hz 3 fazy |
Wymiar (L * W * H) |
5500*800*1000mm |
Waga |
3000kg |
Gwarancja |
1 rok |
Grubość toczenia |
0,3-0,6 mm |
Szerokość karmienia |
Jako profil |
Układ sterowania |
PLC (ekran dotykowy) |
Surowiec |
Blacha ocynkowana |
Stacje rolkowe |
15 rolek |
Składa się z pasywnego rozwijaka, systemu podawania, maszyny do formowania rolek, hydraulicznej maszyny do cięcia, stołu zbierającego, elektrycznego układu sterowania.
SN | Nazwa sprzętu |
Ilość |
1 | Rozwijarka ręczna 3T |
1 zestaw |
2 | Urządzenie do karmienia i prowadzenia |
1 zestaw |
3 | Główna maszyna do formowania rolek |
1 zestaw |
4 | Hydrauliczne urządzenie tnące |
1 zestaw |
5 | Układ sterowania |
1 zestaw |
6 | Nasze stoły |
2 zestawy |
7 | Części zamienne |
1 opakowanie |
3.Profile produktów
4. Szczegółowa maszynaopis podzespołu
Ręczna rozwijarka 3T
1 Średnica wewnętrzna: 460-520mm
2 Szerokość cewki stalowej: 100-200 mm
3 Umieszczenie cewki w uchwycie cewki: wciągnik hydrauliczny
4 prędkość robocza: regulowana;

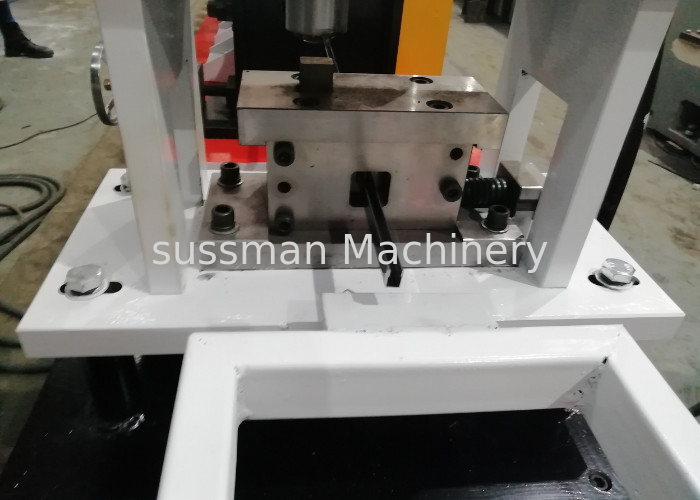

Hydrauliczny sposób cięcia
(1) Ruch cięcia: Maszyna główna zatrzymuje się, a następnie tnie automatycznie.Po cięciu główna maszyna uruchamia się ponownie automatycznie.
(2) Materiał ostrza: CR12Movz obróbką cieplną
(3) Pomiar długości: automatycznie
(4) Tolerancja długości: + 1,0mm
(5) W celu uzyskania idealnych profili zalecamy cięcie po hydraulice poprzez wymianę form tnących.Jest łatwy w obsłudze.
Skrzynka kontrolna
Przyjęty PLC, przetwornik, panel dotykowy zapewniający wysoką prędkość z stabilność, precyzja i żywotność.
(1) Dostawca energii: 380V, 50 Hz, 3 Faza (dostosowana do wniosku)
(2) Automatyczny pomiar długości i ilości;
(3) Długość i ilość kontrolowana przez PLC
(4) Niedokładność długości można łatwo poprawić.
(5) Panel sterowania: przełącznik przyciskowy i ekran dotykowy
(6) język na ekranie dotykowym: angielski i chiński;
(7) Jednostka długości: milimetr (włączana na panelu sterowania)
