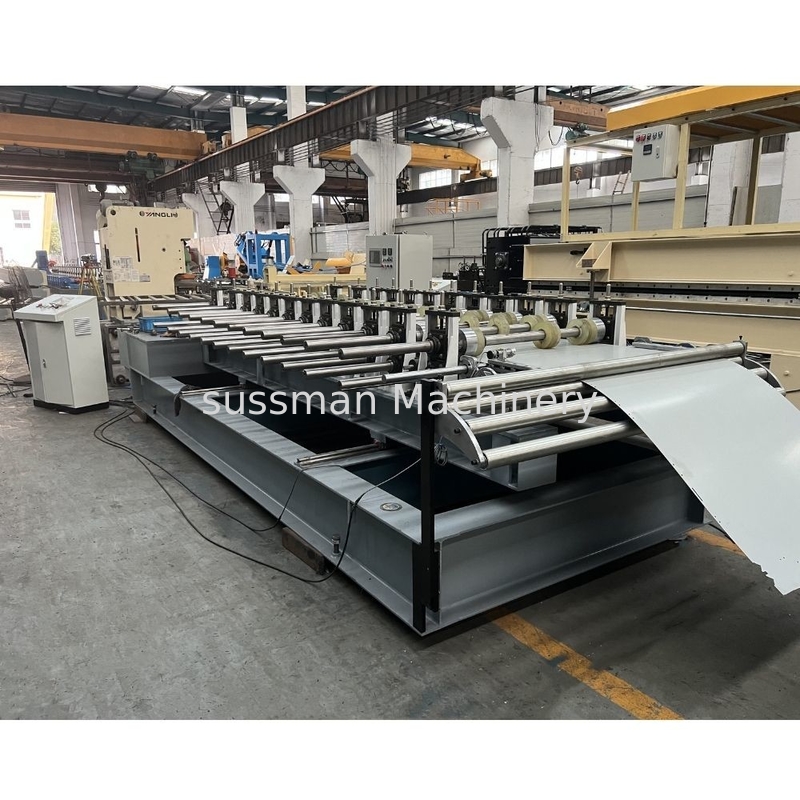

Linia produkcyjna panelu PU Sandwich Panel
>
|
|
| Miejsce pochodzenia | Chiny hebei |
| Nazwa handlowa | Sussman |
| Orzecznictwo | CE, ISO9001, SGS |
| Numer modelu | RW - SP |
Nieciągłe zewnętrzne dekoracyjne panele ścienne Linia produkcyjna płyt warstwowych z wełny mineralnej
Specyfikacja
Nadaje się do płyty ceramicznej, płyty krzemianowo-wapniowej, płyty metalowej itp.
Nadaje się do płyty styropianowej, wytłaczanej płyty z tworzywa sztucznego, płyty z pianki poliuretanowej, płyty z wełny mineralnej itp.
1. Szybkość produkcji linii produkcyjnej: 3-4szt/min (ok 6m gotowych produktów)
2. Rysunki produktów są pokazane na rysunkach podpisanych przez obie strony
3. Linia produkcyjna zajmuje powierzchnię około 48 m × 3 m szerokości × 1,8 m wysokości
4. Praca na linii produkcyjnej: 3 osoby
5 moc linii produkcyjnej: około 60KW
6 wymagań dotyczących środowiska pracy w środowisku linii produkcyjnej
1) Temperatura otoczenia: 0℃~50℃, wilgotność względna: ≤90% (25℃)
2) Zasilanie trójfazowe AC: 380V (±10%), 50HZ
3) Sprężone powietrze: 0,5 ~ 0,6 MPa
Proces
Automatyczny odwijak → platforma do karmienia i ogrzewania → część klejąca → część podająca materiał kompozytowy → platforma podgrzewania → laminowanie → platforma rozładowania gotowego produktu → automatyczny paletyzator
Lista maszyn
| NIE. | Części | Ilość (zestaw) |
| 1 | Rozwijak | 2 |
| 2 | Niwelator | 1 |
| 3 |
Urządzenie do wykrawania |
1 |
| 4 | Maszyna do formowania rolek | 1 |
| 5 | Urządzenie do gięcia | 1 |
| 6 | Nasz stół | 1 |
| 7 | Urządzenie podgrzewające | 1 |
| 8 | Automatyczne urządzenie natryskowe (3 metry) | 1 |
| 9 | Urządzenie podające do wełny mineralnej | 1 |
| 10 | Urządzenie do podgrzewania (2,5 metra) | 1 |
| 11 | Maszyna do montażu 1250 mm i 22 metry | 1 |
| 12 | Tabela wyjściowa | 1 |
| 13 | Skrzynka kontrolna | 1 |
| 14 | Układarka automatyczna | 1 |
Główne parametry techniczne
1. Materiał toczenia: materiał na cewkę powlekaną kolorem, blachę stalową, blachę aluminiową;
2. Grubość walcowanego materiału: 0,5-1,2 mm
3. Szerokość materiału walcowanego: 350-1250 mm
4. Wewnętrzna średnica walcowanego materiału: φ500-620mm
5. Szybkość produkcji linii produkcyjnej: 3-4szt/min (około 6m gotowych produktów)
6. rysunki produktów patrz rysunki podpisane po obu stronach;
7. precyzja i wymagania techniczne produkowanych części: długość ± 1,0 mm, odległość portu ± 1,0 mm, prostoliniowość 0,5 mm / m, tolerancja szerokości ± 1 mm, błąd stopnia położenia nacięcia: ≤ 0,3 mm;symetria ±1,5mm;podstawowa płyta kwadratowa i pasowanie nałożone: 99% dla dopasowania płaskiego, 99% dla dopasowania ukośnego.Dziurkacz nie powinien mieć zadziorów, powinien być płaski i gładki.(Inne nie określone wymagania techniczne podlegają wymaganiom rysunków potwierdzonych przez obie strony plombą)
8. Linia produkcyjna zajmuje powierzchnię około 35 m x 3 m szerokości x 1,8 m wysokości
9. Praca na linii produkcyjnej: 2 osoby
10. moc linii produkcyjnej: około 22KW
11. Wymagania dotyczące środowiska pracy w środowisku linii produkcyjnej
1) Temperatura otoczenia: 0℃~50℃, wilgotność względna: ≤90% (25℃)
2) Zasilanie trójfazowe AC: 380V (±10%), 50HZ
3) Sprężone powietrze: 0,5 ~ 0,6 MPa
12. Jakość wyglądu kwadratowej płyty: brak widocznego nalotu cynku na powierzchni, utrata warstwy ocynkowanej powierzchni ≤ 10 g / m2, brak zadziorów w wycięciu.
13. Wymagania dotyczące wyglądu po przebiciu: gładka i pozbawiona zadziorów ściana wewnętrzna i obwód otworu.
Aplikacja
