Wysokiej prędkości kolorowa maszyna do składania i cięcia stali 6 metrów długości 0,8-1,0 mm grubość 1842 mm szerokość
1. Parametry techniczne
a. Parametry części maszyny:
1) Typ: WHZW6000
2) Długość robocza: 6200 mm
3) Głowa prasowa: 7
4) Masa: 5400 kg
5) Siła ciśnienia: 130 kn
6) Zakres gięcia: 0-1250
7) Głębokość gardła: 800 mm ((maksymalna szerokość robocza materiału w zacisce)
8) Tłuszcz niski stół roboczy: do przodu i do tyłu 27 mm, z kwadratem 12,7 mm można uderzyć
w dół
9) Szerokość górnego i dolnego stołu roboczego:28mm
10) Hinge: równoległe cztery połączone słupy
11) Część akcji stołu roboczego: hydrauliczny podwójny cylinder oleju
12) Czas okrążenia: maksymalna granica gięcia trwa około 12 sekund
13) Moc silnika stacji hydraulicznej:11kw
14) Całkowita moc: 11,5 kW
15) Wymiary zarysu: długość × szerokość × wysokość: 9395 × 1842 × 1375 mm
b. Parametry układu cięcia:
1) Typ: ostrze obrotowe
2) Średnica: Ø100 mm
3) Materiał: W18Cr4V
4) Układ napędowy: silnik hydrauliczny i łańcuch do transmisji
5) Urządzenie kierownicze: mocowanie linijnej kolejki na niskim stole roboczym fałdy
6) Prędkość cięcia: około 0,8 m/s
7) Odległość przecinania: około 50 mm stopu górnego ostrza
c. Parametry zdolności składania i cięcia:
1) Maksymalna grubość gięcia 0,8 mm stalowej płyty (intensywność wydajności ≤ 250 MPa)
1.0 mm płytka z miękkiego aluminium
2) Maksymalna długość gięcia 8000 mm
3) Maksymalna grubość szczeliny 0,8 mm stalowy panel (intensywność wydajności ≤ 250 MPa)
1.0 mm płytka z miękkiego aluminium
4) Min. wymiar składany 10 mm ((granica grubości płyty < 1,2 mm)
20 mm ((granica grubości tablicy ≥ 1,2 mm)
d. Parametry układu napędowego hydraulicznego:
1) Typ: systemy kompensacji ciśnienia i indukcji ciśnienia obciążenia
2) Pojemność: 11kw 150bar 40L/min
3) Pojemność zbiornika oleju: 180L
4) Źródło zasilania: trzyfazowe 380VAC/50Hz, jednofazowe 220VAC
źródło mocy
e. Parametry systemu sterowania komputerowego
1) System: PC przemysłowy i koder obrotowy do sterowania kątem gięcia
2) Numeryczny układ lokalizacji sterowania: serwo układ do sterowania długością gięcia
automatycznie
3) Stół obsługi: wyświetlacz obsługi mocowany na ramieniu huśtawkowym, który posiada
i funkcja ręczna
4) Program kątowy: 0-1250 z 10 jako dokładność, wpis na ekranie
5) sterowanie górnym stołem roboczym: sterowanie stopniowe za pomocą szpicy ręcznej i pedału na
skrzynia sterująca
6) Kontrola niskiego stołu roboczego: użyj słupka sterującego, gdy ręczne sterowanie, użyj przycisku
w przypadku automatycznego sterowania
7) Układ sterujący przecinkiem: przycisk do sterującego naprzód, zatrzymać i cofnąć
8) Zatrzymanie awaryjne: długa pedałka do sterowania
2. Proces techniczny:
| 1 |
program |
| 2 |
zestaw obróbki |
| 3 |
zlokalizowanie tylnego bramki |
| 4 |
zaciskanie obróbki |
| 5 |
zgięcie |
| 6 |
luźny element obróbki |
| 7 |
odwrócenie |
| 8 |
zlokalizowanie tylnego bramki |
| 9 |
zaciskanie obróbki |
| 10 |
luźny element obróbki |
| 11 |
rozładunek |

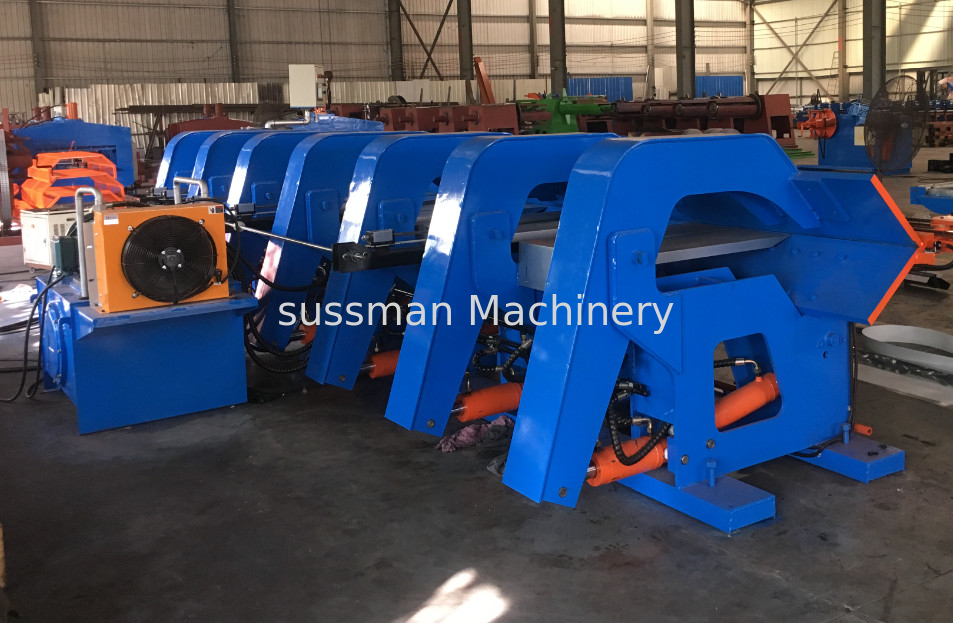

3Szczegółowe zdjęcie
4.Sussman Machinery
Sussman Machinery ((Wuxi) Co., Ltd. specjalizuje się w materiałach budowlanych o lekkiej konstrukcji stalowej.to zawsze projektowanie i produkowanie różnego rodzaju profil z maszyny formowania rolkiGłównymi produktami fabryki są: maszyna do tworzenia ram lekkich gabarytów, maszyna do tworzenia pre-malowanej stali, maszyna do tworzenia szklanych płytek, automatyczna maszyna do tworzenia C/Z Purlin, maszyna do tworzenia podłogi,Maszyna do tworzenia ogrodników, Dołu Rurociąg tworzący maszyna, Cała płytka przewozowa dla samochodu wiązki jednostki, Jednostka składowania stali, itp. W sumie ma 100 rodzajów w 20 poważnych.,Supermarket, domy opieki, wille, mieszkania, szklarni i inne projekty budowlane.
Nasza fabryka może zaspokoić rosnące zapotrzebowanie przedsiębiorstw budowlanych, przemysłu motoryzacyjnego, przedsiębiorstw produkujących żelazo i stal.ma wysoce wydajny projektMaszyna obejmuje 30 prowincji Chin i całego świata.
Firma zawsze przestrzega koncepcji "najpierw jakość, najpierw uczciwość, szybkość obsługi, ciągłe innowacje".stosowanie zaawansowanego zarządzania naukowegoFirma szczerze współpracowała z przemysłem stalowym, samochodowym, miastem i budownictwem dróg i mostów.Maszyna do formowania rolki może być zaprojektowana według profili klientaDziękujemy za wsparcie i zaufanie od krajowych i zagranicznych klientów.
