Pełna automatyzacja Goils Stalowa maszyna do formowania rolek silosowych z systemem PLC 30m / min

Pełna automatyzacja, wysoka prędkość 30m/min, maszyna do formowania walcowego z rurą ośmiokątną do produkcji rolet stalowych

Proces technologiczny

Rozwijak — podawanie z prowadnicą — formowanie walcowe — wykrawanie i cięcie — zbieranie produktów

1 Materiały do formowania rolet: cewki galwanizowane 1,0-4,0 mm, szerokość podawania: 1220 mm

2 Etapy formowania: około 18 stacji

3 Materiał rolek: stal Gcr15, precyzyjnie obrobiona, hartowana wysoką częstotliwością HRC58-62,

4 Materiał wału głównego: wysokiej jakości stal 45# (średnica > 50)

5 Cięcie: cięcie hydrauliczne; hartowanie HRC58-62

6 Sterowanie elektroniczne: sterowanie PLC

7 Wymiary maszyny: 11500 mm X 1350 mm X 800 mm

8. Prędkość robocza: 12-15 m/min;

9 System napędowy: napęd przekładniowy

10 Moc silnika głównego: 45 kW

11. Formy do wykrawania: 3 zestawy matryc do wykrawania jednocześnie

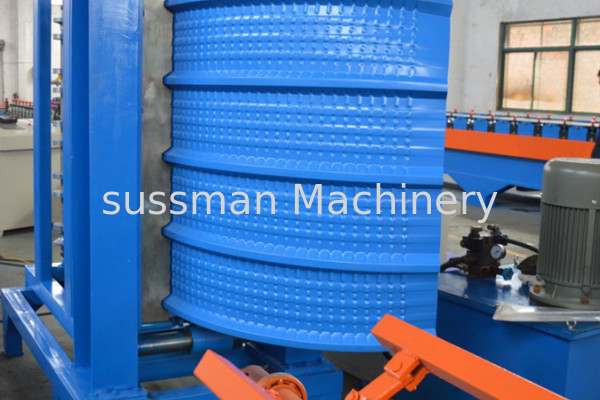

12. Maszyna do gięcia: ciągłe gięcie w celu prostowania arkuszy, minimalny promień 1,8 m, promień można regulować.

13. Cięcie: cięcie hydrauliczne

14. Moc stacji hydraulicznej 37 kW, ciśnienie 25-30 MPa.

15. Stół wyjściowy: automatyczny stos podnoszący

16. Moc całkowita 130 kW

Linia produkcyjna
