1.5-2.0 mm Automatyczna maszyna do formowania wiązki

1.5-2.0 mm Automatyczna maszyna do formowania wiązki

Maszyna do formowania wiązki skrzynkowej została opracowana w celu wytworzenia wiązki, jest ona zamocowana między pionowym słupkiem stożkowym

Zazwyczaj występują dwa rodzaje: 1) obie wiązki C są formowane na maszynie do formowania wiązek, a następnie połączone w połączonej wiązce wiązki, aby uzyskać wiązkę skrzyniową;

2) jedna belka jest formowana bezpośrednio na maszynie do formowania rolków w celu uzyskania belki pudełkowej.

Sprzęt składa się z hydraulicznego odkupu, maszyny do formowania rolki, serwo następującej sekcji cięcia, automatycznego odwrócenia, maszyny do składania i systemu sterowania elektrycznego itp.


Główne specyfikacje maszyny wiązki stożkowej

1Odpowiedni materiał płyty: grubość 1,2-2 mm stal czarna

2Prędkość formowania: 0~15M/min

3Maszyna do formowania: około 19 stacji + 5 stacji

4Materiał walca: Gcr15, quench HRC58-62 chromowany

5Materiał wału: stal zaawansowana 45# (średnica 76 mm), rafinacja termiczna

6System napędowy: napęd skrzyni biegów

7Moc główna z reduktorem: 7,5*2 kW

8Ścinanie: cięcie piły muchowatej

9Cała maszyna jest sterowana przez przemysłowy komputer PLC.

10 PLC--Siemens, język angielski i chiński

11Ekran dotykowy - Panasonic Japan

12Koder - Omron, Japonia.

13Części elektryczne - Schneider

Składniki maszyny wiązki stożkowej



Przepływ pracy maszyny wiązki stożkowej

Hydrauliczne odwojowanie-- maszyna do formowania rolek ---> urządzenie do cięcia ---> automatycznie odwrócone --> składany stolik do wyciągania maszyny


Odniesienie do profilu wiązki stożkowej

W systemie składowania palet w magazynie jesteśmy w stanie wyprodukować więcej maszyn, takich jak Step Beam Roll Forming Machine,Maszyna do tworzenia rolków na półce i tablicy półkowej (płytka pudełkowa) maszyna do tworzenia rolek itp..

Maszyny do formowania rolek, włącznie z ich częściami

1. 3 tony hydrauliczny odwojownik

Średnica: 460-520 mm.

Rozszerzenie: hydrauliczne

Pojemność: 3000 kg na mandrelę

Maksymalna szerokość cewki: 500 mm

Przesunięcie hamulca z zaworem regulacji zmiennego napięcia hamulcowego

2Główna maszyna do formowania rolków

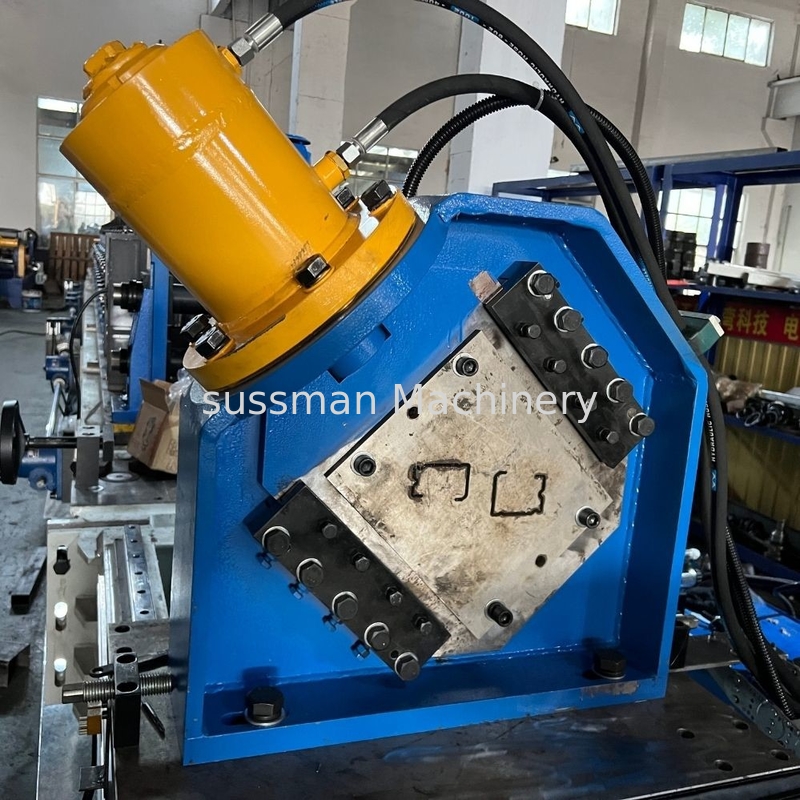

3Ścinanie: piła muchowataobcinanie

Cięcie po formowaniu: Cięcie arkusza po formowaniu rolki do wymaganej długości, cięcie piły muczącej

Ruch cięcia: Główna maszyna automatycznie cięcie, a cięcia będzie poruszać się na torach przewodzących do przodu i z tyłu bez zatrzymania.

Pomiar długości: automatyczne pomiar długości

Tolerancja długości: 6m+/- 0,5 mm


4.Automatyczne urządzenie do góry nogami

Utrzymanie i obsługa maszyny

Codzienna konserwacja z skrupulatną starannością odgrywa ważną rolę w wydłużeniu czasu pracy sprzętu i jakości deski walcowej.

1Zbiornik hydrauliczny musi być wypełniony olejem hydraulicznym o zawartości 32 lub 46% przed użyciem.
2. często dodawać lub smarować zewnętrzne części (np. łańcuch napędowy, nożyce, koła biegów, rolki)
3Jeśli nie używasz go przez długi czas, powinieneś wycierać kurz na powierzchni walcownicy często, szczególnie w przypadku pracy na zewnątrz.
maszyny i smaru w powierzchni walca i trzeba je oczyścić przy następnym użyciu.
4Jeśli urządzenie nie jest używane przez długi czas, należy zakryć je tkaniną z tworzyw sztucznych lub innymi artykułami i unikać
deszcz i wilgoć, zwłaszcza elektryczna skrzynia sterująca
5. Urządzenie do cięcia powinien dodać smarownik do miejsc, gdzie potrzeba smarowania do wniosku
6. Zwykle przyglądać się hydraulicznej stacji i ilości oleju urządzenia spowalniającego, należy dodać w czasie, gdy ilość oleju
niedobór
7Komponenty elektryczne powinny być gwarantowane do pracy w suchym środowisku, takim jak wilgotne.
