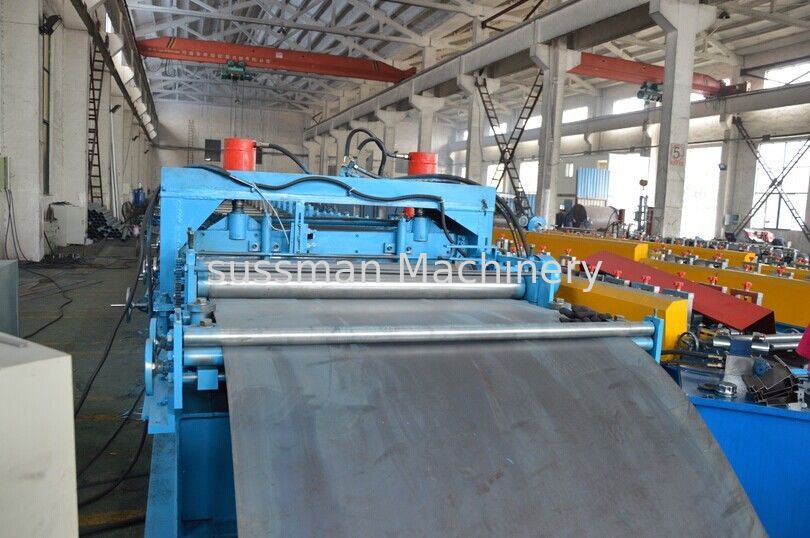

Color Customized Chain Drive Economic Cable Tray Roll Forming Machine Hydraulic Punching
  • Color Customized Chain Drive Economic Cable Tray Roll Forming Machine Hydraulic Punching
  • Color Customized Chain Drive Economic Cable Tray Roll Forming Machine Hydraulic Punching
  • Color Customized Chain Drive Economic Cable Tray Roll Forming Machine Hydraulic Punching

Color Customized Chain Drive Economic Cable Tray Roll Forming Machine Hydraulic Punching

Place of Origin China
Nazwa handlowa Sussman
Orzecznictwo CE,SGS, ISO
Model Number RF-CT
Szczegóły Produktu
Szerokość profilu:
100-600 mm
Grubość materiału:
Cewki ocynkowane 1-2mm
Wysokość profilu:
50-100 mm
Uncoiler:
10 Ton pasywny
Sposób tłoczenia:
Zestaw wykrawania hydraulicznego 3
Szybkości walcowania:
3-5 m / min
Stacje rolkowe:
20 stacji
High Light:

metal forming machine

,

plate rolling machine

Warunki płatności i wysyłki
Minimum Order Quantity
1 set
Cena
negotiable
Packaging Details
Standard Packing with Steel Wire fixed and film coated
Delivery Time
70 days after deposit
Opis produktu
1-2mm Galwanizowana stalowa prowadnica łańcuchowa Ekonomiczna korytka kablowe Rolka Maszyna formująca Hydrauliczne wykrawanie

Opis:

System korytek kablowych to "jednostka lub zespół jednostek lub sekcji i związanych z nimi okuć tworzących sztywne

system konstrukcyjny stosowany do bezpiecznego mocowania lub podtrzymywania kabli i bieżni. "Tace kablowe służą do trzymania

up and distribute cables. Maszyna do formowania rolek korytek kablowych jest specjalnie zaprojektowana do jej produkcji.


Specyfikacje maszyny do korytek kablowych:

Nie. POZYCJA PARAMETR
01 Grubość materiału 0,6 ~ 2,0MM
02 Siła materiału 230 ~ 300 MPA
03 Materiał rolki GCr15
04 Materiał wału 40Cr (HRC45)
05 Szybkość formowania 10 M / min Max
06 System sterowania Siemens / Mitsubishi / ABB / Schneider / Omron
07 Całkowita moc / waga 38Kw / 30000Kg

Elementy maszyn:

1 Rozwijacz napędowy

Szerokość materiału: 1000 mm

Waga materiału: 5000 kg

Średnica wewnętrzna materiału: 460-510 mm

Średnica zewnętrzna materiału: 1500 mm

Moc napędu: zintegrowany elektromotor i reduktor prędkości, silnik elektryczny o mocy 4 kW

Typ ramy: wspornik wewnętrzny, uchwyt ręczny, uchwyt pneumatyczny.

2 Flatting

Rolki robocze: 11 rolek, góra 4 / dół 5, pozostałe 2 rolki to rolki dociskowe.

Połączenie spłaszczone: grubość materiału 12 mm, szerokość materiału 100-860 mm

Moc napędu: silnik elektryczny o mocy 5,5 kW

Model reduktora prędkości: ZQ250

prędkość płaskostopia: 310 m / min

Podciągnij w górę i dół parę ufortyfikowanych kół

3 Ciągła forma wykrawania

Kwota: Każdy rodzaj zestawu specyfikacji szerokości 1 zestaw, łącznie 6 zestawów

Die wymagają: hartowania Cr12

4 Zestaw żywienia serwomechanizmów

Moc silnika elektrycznego: 4kW

Wielostopniowe zasilanie, pamięć dziesięciu grup funkcji pamięci

System sterowania numerycznego powierzchni kontaktu człowiek-maszyna

Używa serwometru Mitsubishi

5 Trzyma materiał (użyj w sekcji poduszki)

Typ wałka, obie strony mają wspornik łożyska, 3 zestawy, służą do przytrzymywania materiału i pod rozmieszczonymi odstępami materiału.

6 Guider

Para walca poziomego i dwóch par pionowych rolek prowadzących, łącznie 1 zestawy.

7 Główna maszyna do formowania rolkowego

rama do formowania: 16 zestawów

Formowanie odmiany: rama mostu

materiał maks. szerokość: 600 mm

materiał maks. grubość: ≤2,0 mm

szerokość formowania: 100-600 mm

wysokość formowania: 50-200 mm

Średnica osi rolek: 85 mm

Materiał formy wtryskowej: Gcr15, obróbka hartująca: HRC58-62 °

Typ napędu: elektroblot z częstotliwością 30kW, główny reduktor prędkości ZQ500

Autocephaly rozdziela skrzynię biegów

8. Cięcie hydrauliczne

Hydrauliczna przepompownia: 5,5 kW

ostrze cuttimg, materiał ostrza Cr12, obróbka gasząca


Przepływ pracy maszyny do formowania rolek


Uncoiler-Feeding-Leveling-Punching & Cutting-Roll forming-Tabela wyników


working flow.jpg

Rysunek profilu korytka kablowego


Kino



Survice klienta

1. Instalacja i szkolenie lekkiej maszyny do stępiania kil:
a.Jeśli kupujący odwiedzą naszą fabrykę i sprawdzą maszynę, nauczymy Cię, jak zainstalować i korzystać z urządzenia,
a także szkolić swoich pracowników / techników twarzą w twarz.
b. Bez naszej wizyty prześlemy Ci instrukcję obsługi i wideo, aby nauczyć Cię instalacji i obsługi.
C. Jeśli kupujący potrzebuje naszego technika, aby udać się do lokalnej fabryki, proszę załóż planszę i kwaterę i inne
potrzebne rzeczy.

2. Po serwisie lekkiej kilowej maszyny do robienia
a. Roczna gwarancja na całą maszynę.
b.24 godzin wsparcia technicznego przez e-mail lub dzwoniąc
c. Jeśli zostanie wykryty problem z maszyną do wytwarzania kilu, naprawimy ją za darmo w ciągu jednego roku.
