Linia produkcyjna paneli warstwowych Pu 0,8 mm

Place of Origin	China (Mainland)
Nazwa handlowa	Sussman
Orzecznictwo	CE, ISO, SGS
Numer modelu	SM-SW

Szczegóły Produktu

Materiał panelu: metal:

Blacha stalowa w kolorze metalu, blacha aluminiowa

Grubość blachy: 0,4-0,8 mm:

0,4-0,8 mm

szerokość panelu:

400-1250 mm

długość panelu:

6m, 12m, 15m, 18m

Formowanie prędkości:

8 m / min

Gęstość rdzenia:

40-42 kg / m2

Moc silnika:

3KW

Podkreślić:

Linia produkcyjna płyt warstwowych PU 0

8 mm

linia produkcyjna płyt warstwowych PU 1250 mm

Warunki płatności i wysyłki

Minimum Order Quantity

1 set

Cena

negotiable

Packaging Details

Standard package with film, plastic and steel wire. (or customized) 1. need about ten 40ft containers for loading one set machine completely, 2. the whole Wiped Anti Rust Oil, PLC controller covered by foam film, 3. Spare parts and some small parts packed

Delivery Time

120-130 days after deposit

Payment Terms

T/T L/C

Supply Ability

10 sets per months

Opis produktu

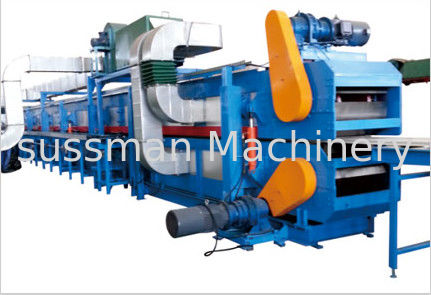

Linia do produkcji płyt warstwowych PU

Parametr techniczny

1.1 Uncoiler

a) moc silnika: 3Kw

b) moc hydrauliczna: 2,2 kW

c) surowiec: kolorowa blacha stalowa, blacha aluminiowa

d) średnica wewnętrzna cewki: 500 mm - 600 mm

d) średnica zewnętrzna cewki: 1200 mm

e) waga cewki: 10T

f) grubość blachy: 0,4-0,8 mm

g) szerokość arkusza: 1250 mm

f) prędkość rozwijania: 1,5-12 m / min

g) ciśnienie hydrauliczne: 6.3Mpa

1.2 Cewka samochodu

a) skok podnoszenia siłownika hydraulicznego: górny panel 0,5 m, dolny panel 0,5 m

b) skok cewki silnika: 2,5 m

c) ciśnienie układu hydraulicznego: 6.3Mpa

1.3 Dwa zestawy poprzecznych maszyn do cięcia blachy

a) hydrauliczny

b) wyciąć blachę stalową na określoną długość

c) dwa zestawy zakrywających folii PVC, które nakładają folię PVC na stalową blachę

1.4 Maszyna do formowania rolek

a) Moc Motow: góra panel 4Kw, dolny panel 7.5Kw

b) prędkość formowania rolek: 1,5-12 m / min

c) materiał rolki: 40Cr, powierzchnia chromowana, grubość 0,05 mm

d) Sposób regulacji szerokości: prosta ścieżka, jedwabnik, regulowany silnik reduktora

e) zakres regulacji szerokości: 600-1250 mm

f) grubość blachy: 0,4-0,8 mm

g) structrue: regulacja ramienia, wałek wspierający na środku

h) średnica wału: 50 mm

1.5 Pomieszczenie do podgrzewania wstępnego

a) czujnik temperatury: gorąca para

b) regulacja temperatury: automatyczne sterowanie za pomocą urządzeń do kontroli temperatury

c) silnik gorącego powietrza: 18,5Kw

d) podgrzewacz ciepłego powietrza: 200KW

e) rodzaj ciepła: ogrzewany energią elektryczną i cyrkulacją powietrza

1.6 Podwójna maszyna taśmowa

a) efektywna długość robocza: 24m

b) długość i szerokość podwójnego pasa: 1400 mm x 267 mm

c) podwójny materiał taśmowy: stal stopowa

d) podwójna grubość paska: 14 mm

e) prędkość: 3-10 m

1.7 Maszyna do cięcia piłą taśmową

a) wymiar konturu przecinarki piły taśmowej: 5500mmx5000mmx 3000mm

b) prędkość biegu piły taśmowej: 1000-1500 obr./min

c) obrócić średnicę piły taśmowej: 550 mm

d) prędkość cięcia piły taśmowej: 50 m / min-1000 m / min

e) szerokość piły taśmowej: 30 mm

f) długość pił taśmowych: 3000 mm - 4000 mm

g) odległość poprzecznego ruchu: 1500 mm

h) długość cięcia na linii: 3000 mm

Główne składniki

Nie.	Nazwa maszyny
1.	Uncoiler 10 TONÓW	2 zestawy
2.	Maszyna do cięcia poprzecznego blachy stalowej, urządzenie do pokrywania folią PVC z blachy stalowej	2 zestawy
3.	Maszyna do formowania rolek do ściany i panelu dachowego	4 zestawy
4.	Sprzęt do wstępnego podgrzewania paneli	1 zestaw
5.	PU / PIR 2 składnik Sekcja mieszania i wtryskiwania cieczy do spieniania pod wysokim ciśnieniem (z marką Singapuru)	1 zestaw
6.	24-milimetrowy podwójny pas zawiera hydrauliczny system kontroli ciśnienia z 4 zestawami bocznymi nylonowymi blokami uszczelniającymi do wykonania różnych grubości paneli ściennych i dachu	1 zestaw
7.	System ogrzewania i izolacji cieplnej	1 zestaw
8.	Automatyczna maszyna do cięcia piłą taśmową	1 zestaw
9.	Automatyczna maszyna do układania próżniowego i maszyna do owijania	2 zestawy
10.	Przenośnik chłodzący	1 zestaw
11.	Piec Cowper 0,5 tony	1 zestaw
12.	Sprężarka powietrza i zbiornik 2 m3	1 zestaw
13.	Maszyny do spieniania PU (marka Singapuru)	1 zestaw
