C89 LGS Stalowa rama Maszyna CAD Lekka stalowa maszyna do kadrowania
Główne specyfikacje
| Pozycja |
Opis |
| Automatyczny odwijak |
| Ładowanie wagi |
2000 kg |
| Średnica wewnętrzna cewki |
φ430 ~ 520 mm |
| Średnica zewnętrzna cewki |
φ1300mm |
| Szerokość paska |
100 ~ 450 mm |
| Grubość paska |
0,7 ~ 1,2 mm |
| Opis profilu |
| C Rozmiar profilu |
89 * 41 * 13 mm |
| Maszyna do formowania rolek |
| Wymiar |
5000 * 1000 * 1800 mm |
| Waga |
3500 kg |
| Gatunek rolkowy |
Materiał: SKD-11 |
| Technika obróbki wałkiem |
Obróbka CNC, obróbka cieplna HRC58-60 |
| Gatunek wału |
Stal 40Cr |
| Technika obróbki wałów |
Obróbka CNC, hartowanie i odpuszczanie HRC28-32 |
| Urządzenie wykrawające |
wgłębienie z otworami na śruby, otwór serwisowy, nacięcie środnika, wycięcie wargowe, faza na końcu kratownicy, wtrysk, zagniatanie |
| Układ sterowania |
| Urządzenie sterujące |
Jeden laptop Lenovo, skrzynka kontrolna wewnątrz ramek bazowych maszyny |
| Oprogramowanie do projektowania |
Vertex BD z AU |
| Urządzenie drukujące Leaser |
USA Matthews Leaser Urządzenie drukujące do malowania logo natryskowego i numeru wskazującego instalację |
| Urządzenie zdalnego sterowania |
Bezprzewodowy pilot zdalnego sterowania steruje maszyną, aby przejść do przodu, do tyłu lub zatrzymać |
| Główna marka |
PLC (opracowany samodzielnie), przekaźnik (Schneider), przełącznik zbliżeniowy (Schneider), kodowanie (Omron) |
| Silnik i układ hydrauliczny |
| Siłownik |
5,5 kW z cennym reduktorem |
| Stacja hydrauliczna |
7,5kW, zbiornik 200L |
| Tabela wyczerpania |
| Długość |
3M z boczną podpórką pneumatyczną |
| Ogólne wprowadzenie |
| 1. Panel dotykowy systemu Windows.Szybkie importowanie instrukcji NC Przez sieć lub interfejs USB. |
| 2. Wizualne monitorowanie procesu pracy |
| Oprogramowanie Vertex BD |
| 4. niemiecki układ hydrauliczny Bosch Rexroth.Projekt formy do szybkiego załadunku i rozładunku |
| 5. wysokiej jakości stal matrycowa.Utwardzanie próżniowe.Wykończenie centrum maszyn CNC |
| 6.Wbudowana bezobsługowa drukarka atramentowa |
| 7. idealne formowanie.Dokładne dopasowanie |
Opis sprzętu
1: Konfiguracja maszyny
Odwijak 1 zestaw
Rolka formująca: 12 grup
System sterowania PLC 1 zestaw
Hydrauliczny system tnący: 1 zestaw
Tabela kolekcji
2: Przebieg procesu roboczego maszyny do formowania profili omega
Rozwijanie-Podawanie zwojów-Prowadzenie-Walcowanie-Wykrawanie (w razie potrzeby) - Cięcie-Stół zbierający
3: Parametry techniczne:
Odp .: zasilacz:
380 V, 3 fazy, 50 Hz (można dostosować do aktualnych warunków zasilania w różnych krajach)
Moc silnika głównego: 7,5 kW
Moc pompy: 5,5 kW
B: Rozwijacz:
Średnica wewnętrzna: 460-520 mm
Średnica zewnętrzna: 1300 mm
ciężar załadunku: 2T
C: Część tworząca:
Grubość karmienia: 0,6-1,2 mm
Szerokość karmienia: 50-500 mm
Szybkość formowania: 8-12 m / min
Odchylenie cięcia: 10 m ± 2 mm
Liczba stacji Roller: 12 grup
Materiał rolki: GCr15
Materiał wału: Cr40
Średnica wału: 42mm
D: Układ hydrauliczny:
Ciśnienie hydrauliczne: 10-12 Mpa
Materiał noża: SKD11
E: System sterowania:
W pełni automatyczny system sterowania NC-PLC
Kanał sterowania: kolorowy ekran dotykowy

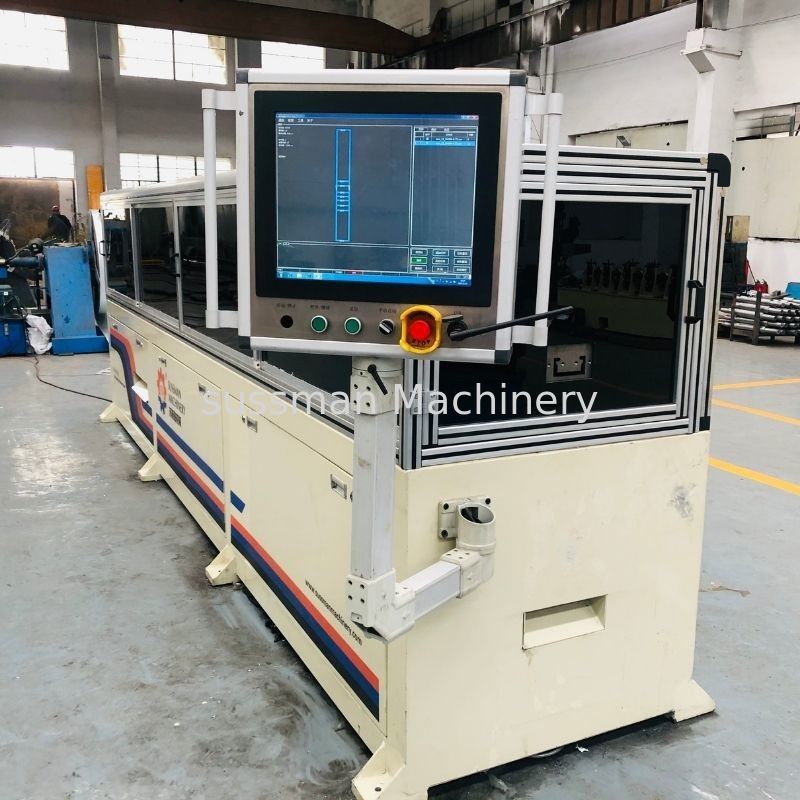

Nasze zdjęcie maszyny
