Szczegóły Produktu:
|
| Grubość materiału: | Stal ocynkowana 1,5–2,5 mm | Moc silnika głównego: | 18,5 kW |
|---|---|---|---|
| Moc stacji hydraulicznej: | 4kw | Ciąć: | Cięcie hydrauliczne Cr12mov |
| Materiał wału: | 45 # Advanced Steel | Układ sterowania: | PLC Panasonic z ekranem dotykowym |
| Rozwijak: | Odwijak hydrauliczny | System wykrawania: | Prasa wykrawająca |
| High Light: | maszyna do produkcji kanałów szczelinowych,maszyna do produkcji kanałów hydraulicznych odwijaków,maszyna do walcowania kanałów szczelinowych 12 m / min |
||

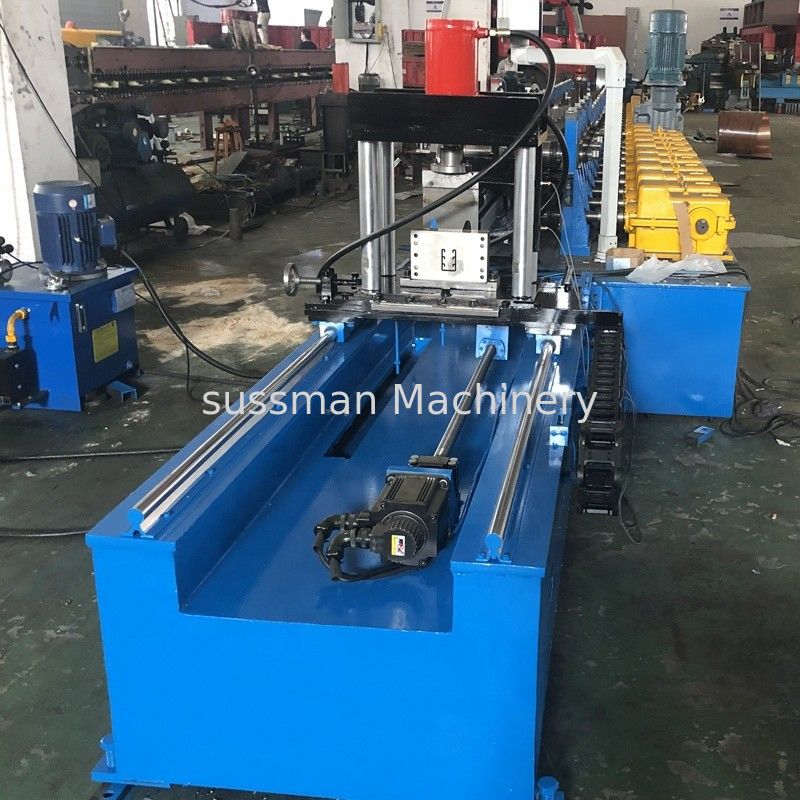

Maszyna do produkcji kanałów szczelinowych o średnicy 1,5-2,5 mm
1. SłonecznyKanał StrutParametr techniczny
| Specyfikacje maszyny | |
|---|---|
| Waga | Około 10000 kg |
| Rozmiar | Około 20 mx 1,0 mx 1,0 m (długość x szerokość x wysokość) |
| Kolor | Kolor główny: niebieski |
| Kolor ostrzeżenia: żółty | |
| Odpowiedni surowiec | |
| Materiał | Stal galwanizowana |
| Grubość | 1,5-2,5 mm |
| Siła plastyczności | 235Mpa |
| Główne parametry techniczne | |
| Ilość stanowisk rolek formujących | 18-20 |
| Średnica wałków rolek formujących | 75mm |
| Prędkość robocza | 8-12 m / min |
| Formowanie materiału na wałki | Stal na formy Gr15 z hartowaną obróbką |
| Materiał noża | Stal na formy CR12 z hartowaną obróbką |
| System kontroli | PLC i konwerter |
| Zapotrzebowanie na energię elektryczną | Moc silnika głównego: około 22 kW |
| Stacja hydrauliczna | Silnik 5,5 kW |
2. Kanał Solar StrutKomponenty maszyn
Solarna fotowoltaiczna maszyna do formowania rolek może wytwarzać kilka produktów kształtowych jako profil.
Różne rozmiary kanału są regulowane za pomocą przekładek między rolkami górnymi i dolnymi.Ponieważ konstrukcja tych przekładek jest półokrągła, a następnie dwa połączenia razem, więc podczas regulacji nie trzeba usuwać rolek, jest to bardzo łatwe i wygodne. Przy zmianie innej specyfikacji należy zmienić formę tnącą.
Nie. |
Rozmiar | Grubość |
Obróbka powierzchniowa |
||
| mm | Cal | Grubość | Wskaźnik | ||
| ZA | 41x21 | 1-5 / 8x13 / 16 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| b | 41x22 | 1-5 / 8x7 / 8 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| do | 41x25 | 1-5 / 8x1 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| re | 41x41 | 1-5 / 8x1-5 / 8 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| mi | 41x62 | 1-5 / 8x27 / 16 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| fa | 41x82 | 1-5 / 8x3-1 / 4 " | 1,0,1,5,2,0,2,5,2,75.3.0 | 19,16,14,12 | HDG, PG, PC |
| SN | Nazwa sprzętu | Ilość |
| 1 | Odwijak elektryczny 3T | 1 zestaw |
| 2 | Przewodnik żywieniowy | 1 zestaw |
| 3 | Główna maszyna do formowania rolek | 1 jednostka |
| 4 | Główna maszyna do formowania rolek | 1 zestaw |
| 5 | Cięcie hydrauliczne | 1 zestaw |
| 6 | skrzynka kontrolna | 1 zestaw |
| 7 | Nasze stoły | 2 rozdziały |
4. Zastosowanie kanału Solar Strut
Należą do nich rury, przewody elektryczne i transmisji danych, systemy mechaniczne, takie jak wentylacja, klimatyzacja i inne układy mechaniczne.
2. Kanał rozporowy jest również używany do innych zastosowań wymagających mocnej konstrukcji, takich jak stoły warsztatowe, systemy regałów, regały na sprzęt itp. S
3. Panel ramy słonecznej służy do mocowania, usztywniania, podtrzymywania i łączenia lekkich obciążeń konstrukcyjnych w konstrukcjach budowlanych.
Rysunek profilu
Układ maszyny
