Stud i torowania formowania maszyny
>
|
|
| Miejsce pochodzenia | Wuxi, Chiny |
| Nazwa handlowa | Sussman |
| Orzecznictwo | CE, SGS, ISO |
| Numer modelu | RF-ST |

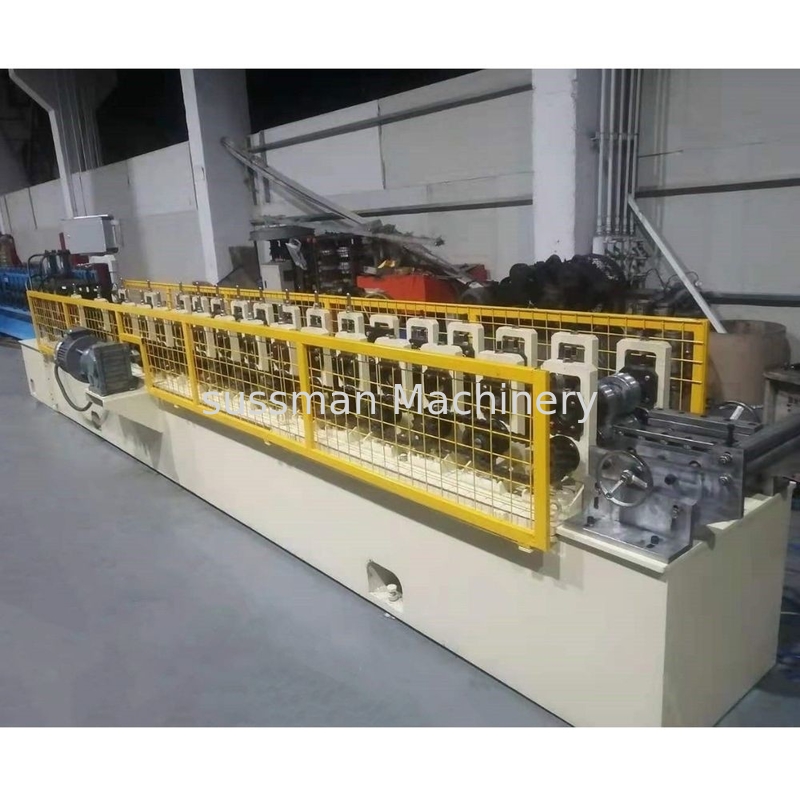

H Punching Style CU Profile Drawings Stud Track Drywall Roll Forming Machine
Dane techniczne
| Przedmiotów | Specyfikacje | |
| Materiał cewki | Grubość materiału | Stal ocynkowana 0,3-1,2 mm |
| Rozwijak | Waga | Odwijak pasywny 3 tony |
| Formowanie systemu | Prędkość toczenia | 10 m/min |
| tłoczenie | 1 zestaw rolek | |
| Stacje rolkowe | Powstaje około 13 stacji | |
| Materiał rolki | Stal Cr40 z hartowaniem | |
| Materiał wału |
45 # stalowy wał o średnicy 75mm
|
|
| Moc silnika Maim | 5,5 kw | |
| Hydrauliczna moc cięcia | 4 kw | |
|
Ciąć system |
Materiał cięcia | CR12 z hartowaniem |
| Twardość | HRC58-62 | |
| Tolerancja | +-1,5 mm | |
| Ostrze tnące | 1 zestaw ostrza tnącego | |
| Elektryczny system sterowania | Źródło elektryczne | 380, 50 Hz, 3 fazy |
| Układ sterowania | Delta PLC | |
| Waga | Około 4 ton | |
| Droga jazdy | 1-calowy pojedynczy łańcuch | |
| Rozmiar maszyny | Długość 7500mm* Szerokość 600mm* Wysokość 800m |
Przepływ pracy:
Rozwijarka — podawanie z prowadnicą — formowanie na rolkach — wykrawanie i cięcie — zbieranie produktów
Rysunek profilu:
z otworami do wybijania
Aby wykonać wszystkie 6 profili w jednej maszynie poprzez zmianę przekładek
Lista maszyn:
| Rozwijak dwugłowicowy 2 tony | 1 zestaw |
| Hydrauliczne urządzenie do wykrawania | 1 zestaw |
| Główna maszyna do formowania rolek | 1 zestaw |
| Urządzenie do cięcia | 1 zestaw |
| Kasety dla różnych kołnierzy | 2 zestawy |
| Skrzynka sterownicza PLC | 1 jednostka |
| Stacja hydrauliczna | 1 jednostka |
| 4 metry od stołu | 1 jednostka |
| Pokrywa bezpieczeństwa | 1 zestaw |
| Dodatkowa wykrojnik | 1 zestaw |
| Dodatkowe ostrze tnące | 1 zestaw |
| Tłoczenie | 1 zestaw |
Kasety:
Ładowanie zdjęć:
