Prędkość 30 m / min 0,4-0,8 mm Grubość 40 mm Maszyna do formowania rolek ze stali ośmiokątnej wału
Dane techniczne maszyny
|
Materiały do karmienia
|
0,4-0,8 mm, stal ocynkowana, G250-350Mpa (dostosowane)
|
|
Typ ramy maszyny
|
Indywidualna konstrukcja w stylu otwartym ze spawaną platformą za pomocą belki
|
|
Stanowisko formujące
|
24 stacje do formowania rolek
|
|
Materiał wału głównego
|
45 # Stal okrągła, obróbka cieplna, HRC40-45, Φ70mm
|
|
Materiał rolek
|
Gcr15, stal łożyskowa kulkowa, hartowana HRC 52-55C°, powłoka chromowana 0,05 mm
|
|
Łożysko
|
Znana chińska marka / marka HRB
|
|
Transduktor
|
Chiny
|
|
System operacyjny
|
Szafa operacyjna + Awaryjny pilot zdalnego sterowania
|
Marka PLC Siemens.
|
|
Kodować
|
Marka Omron, Japonia
|
|
Inna elektryka
|
Marka Schneidera i Omrona.
|
|
Linia wymiaru (LWH)
|
Około 9500 × 900 × 1300 mm
|
|
Marka
|
Znana chińska marka
|
|
Przenoszenie
|
Skrzynia biegów
|
Lista maszyn linii produkcyjnej
|
Numer seryjny.
|
Towar i opis
|
Ilość
|
|
1
|
Automatyczna rozwijarka 3T
|
1 zestaw
|
|
2
|
prowadzenie karmienia
|
1 zestaw
|
|
3
|
Główna maszyna do formowania rolek
|
1 zestaw
|
|
4
|
Tabela wyjściowa
|
1 zestaw
|
|
5
|
Przekładnia napędu głównego
|
1 zestaw
|
|
6
|
Cięcie piłą muchową
|
1 zestaw
|
|
7
|
System sterowania (w tym szafa)
|
1 zestaw
|
|
8
|
System chłodzenia wodą
|
1 zestaw
|
|
9
|
Pokrywa bezpieczeństwa
|
2 zestawy
|
Profil standardowy
Zwykle możemy wykonać wałek o rozmiarze 40 mm, 60 mm, 70 mm.Dostosowaliśmy również rozmiar do wymagań klienta.
Zwykle jedna maszyna do formowania rolkowego wytwarza jeden rozmiar ośmiokątnej rury.
Jeśli chcesz wyprodukować więcej rozmiarów na jednej maszynie, zalecamy kasety w celu uzyskania zmiany profilu, dzielą one jedną ramę maszyny, oszczędzają więcej miejsca.
Aplikacja
Maszyna do formowania rolek do drzwi Octagon Ma zastosowanie do elewacji komercyjnych, garaży, centrów handlowych, szpitali, fabryk i przedsiębiorstw kopalnianych itp. W miejscach publicznych lub rezydencjach.Szczególnie duży i niewygodny montaż naziemnego korpusu, wygodne i szybkie otwieranie..

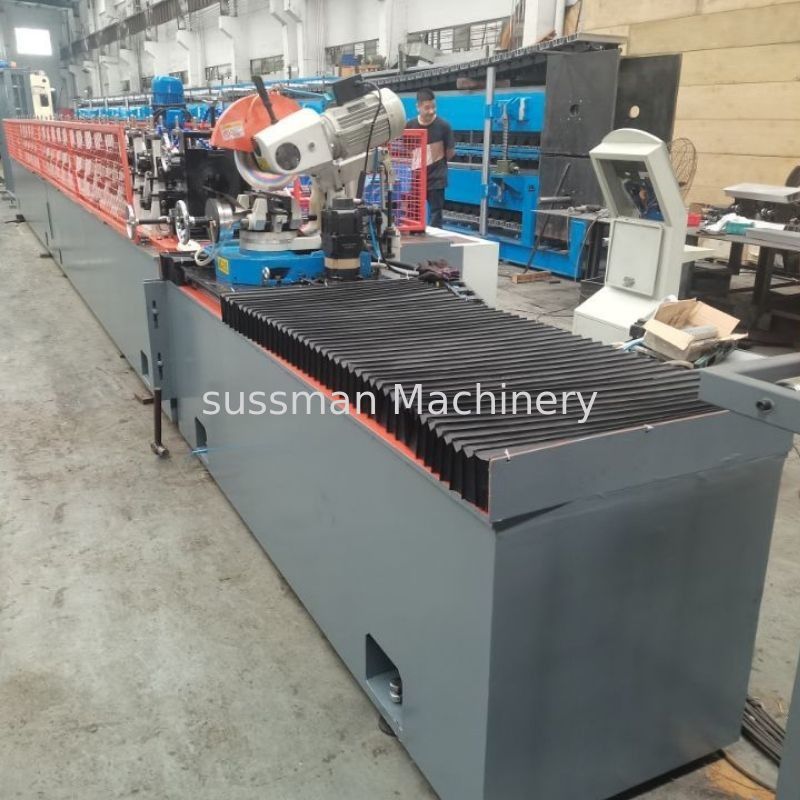

Zdjęcie maszyny do rur ośmiokątnych
1. Możemy wyprodukować specjalną maszynę, wysłać nam swój rysunek, możemy zaprojektować dla Ciebie.
2. Zapewniamy roczną gwarancję i dożywotnie wsparcie techniczne, możemy wysłać naszych techników do Ciebie, aby zapewnić Ci szkolenie na miejscu.
3.Okres szkolenia będzie trwał nie dłużej niż tydzień, a klient płaci za wizę, bilet powrotny, wyżywienie, zakwaterowanie.
