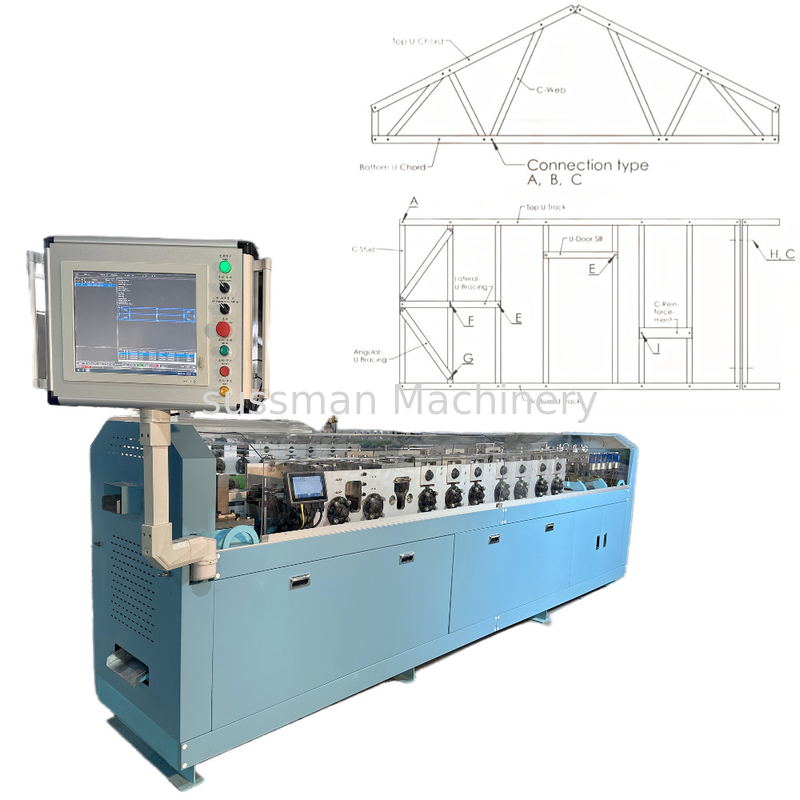

Gotowy do wysyłki C89 Light Gauge Framing Machine LGS LGSF Making Machine z Vertax BD Software
Maszyna do kształtowania stali lekkiej jest automatyczną linią produkcyjną. Szerokość 75mm, 89mm, 140mm są powszechnymi rozmiarami. Maszyna obejmuje odwiert, bicie hydrauliczne, cięcie hydrauliczne,6 metrów pasywny odwojownik, komputer przemysłowy i tak dalej.
Jest to w pełni automatyczny system produkcji konstrukcji ram ściennych, podłogowych i dachowych z wykorzystaniem jednego dedykowanego profilu kształtu C & U.
Ten system opracowuje, projektuje i produkuje ramy ścienne, podłogowe i dachowe, zgodne ze wszystkimi głównymi międzynarodowymi przepisami budowlanymi dotyczącymi ram lekkiej stali: amerykańską, brytyjską, euro, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską, polską.Kanadyjczycy i AustralijczycyProfil kształtu C & U.
Główne specyfikacje
| Pozycja |
Opis |
| Automatyczny odwojownik |
| Waga ładowania |
2000 kg |
| Średnica wewnętrzna cewki |
φ430~520 mm |
| Średnica zewnętrzna cewki |
φ1300 mm |
| Szerokość paska |
100~450 mm |
| Gęstość paska |
00,7~1,2 mm |
| Opis profilu |
| C Wielkość profilu |
89*41*13 mm |
| Maszyna do formowania rolki |
| Wymiar |
5000*1000*1800 mm |
| Waga |
3500 kg |
| Rodzaj walcowy |
Materiał: SKD-11 |
| Technika obróbki walcowania |
Obróbka CNC,obróbka cieplna HRC58-60 |
| Wartość wału |
Stal 40Cr |
| Technika obróbki wału |
Obróbka CNC, tłumienie i hartowanie HRC28-32 |
| Urządzenie do bicia |
węzły z otworami śruby, otworami serwisowymi, węzłami sieciowymi, węzłami warg, węzłami końcowymi |
| System sterowania |
| Urządzenie sterujące |
Jeden laptop Lenovo, skrzynka sterowania wewnątrz oparte ramki maszyny |
| Oprogramowanie do projektowania |
Vertex BD z AU |
| Urządzenie do druku laserowego |
USA Matthews Leaser Printing Device for Painting Spray logo i numer wskazujący instalację |
| Urządzenie zdalnego sterowania |
Bezprzewodowe sterowanie zdalnym sterownikiem urządzenia do przesuwania się do przodu lub do tyłu lub zatrzymania |
| Główną markę |
PLC (samodzielnie opracowany), Relay (Schneider), Przełącznik bliskości (Schneider), Encode (Omron) |
| Silnik i układ hydrauliczny |
| Silnik serwowy |
5.5kw z reduktorem biegów |
| Stacja hydrauliczna |
7.5kw, zbiornik 200L |
| Tabela wyczerpania |
| Długość |
3M z bocznym wsparciem pneumatycznym |
| Ogólne wprowadzenie |
| 1. Panel dotykowy systemu Windows. Szybki import instrukcji NC za pośrednictwem interfejsu sieciowego lub USB. |
| 2.Wizualne monitorowanie procesu pracy |
| 3. Vertex BD Software |
| 4Niemiecki system hydrauliczny Bosch Rexroth. |
| 5Wysokiej jakości stalowa ścieka, podciśnięta próżnią, wykończenie CNC. |
| 6Wbudowana bezobsługowa drukarka atramentowa |
| 7Doskonałe kształtowanie, dokładne rozmiary. |
Opis wyposażenia
1: Konfiguracja maszyny
Rozwijanie 1 zestaw
Rolka do tworzenia rol: 12 grup
System sterowania PLC 1 zestaw
System cięcia hydraulicznego: 1 zestaw
Tabela zbierania
2:Przepływ procesu roboczego maszyny do formowania profili omega
Rozwijanie-przykładanie-przewodzenie-formujące-przekłuwanie (jeśli to konieczne) - tabela cięcia-zbierania
3: Parametry techniczne:
A: Zasilanie:
380V, 3 fazy, 50 Hz (może być regulowany zgodnie z rzeczywistymi warunkami zasilania w różnych krajach)
Moc silnika głównego: 7,5 kW
Moc pompy: 5,5 kW
B: Rozwijanie:
Średnica wewnętrzna: 460-520 mm
Średnica zewnętrzna: 1300 mm
masa ładowania: 2T
C:Część formowana:
Gęstość podawania: 0,6-1,2 mm
Szerokość podawania: 50-500 mm
Prędkość formowania: 8-12 m/min
Odchylenie cięcia: 10m±2mm
Numer stacji rolkowej: 12 grup
Materiał walcowania: GCr15
Materiał wału: Cr40
Średnica wału: 42 mm
D:System hydrauliczny:
Ciśnienie hydrauliczne: 10-12 Mpa
Materiał do cięcia: SKD11
E:System sterowania:
Całkowicie automatyczny system sterowania NC-PLC
Kanał sterowania: kolorowy ekran dotykowy
Nasze zdjęcie maszynowe
Zastosowanie:
Oprogramowanie:
