0.8-1.2mm C63 C75 C100 C150 Lekkie szerokości stalowe

0.8-1.2mm C63 C75 C100 C150 Maszyna do Profilowania Stali Lekkich

Główne Specyfikacje

Opis Wyposażenia


Główne Specyfikacje:
Rozmiar 100*41mm
Grubość 0.8-1.2mm (Cewki ocynkowane G300-G550 i Aluzinc)
Szerokość podawania 193mm
Standardowa prędkość produkcji 300-700m/h
Maksymalna prędkość produkcji 25m/min
Silnik główny 7.5kw silnik serwo
Zasilanie 380V 50Hz 3 fazy lub zgodnie z życzeniem
Stacja hydrauliczna 7.5kw
Pojemność zbiornika hydraulicznego: 100L
Chłodzenie hydrauliczne: Chłodzenie wentylatorem
Ciśnienie hydrauliczne: ustawione komputerowo
Rama i matryce do wykrawania: Otwór na śrubę, faza, otwór szczelinowy, cięcie kołnierza, otwór na rurę, zawieszenie, cięcie
Tolerancja: +- 0.5mm
Drukarka atramentowa: EC-JET
Rozmiar maszyny: 5000*1000*1500mm
Waga: 3000kg
Kolor: zgodnie z życzeniem
Odwijak: łożysko 3 tony, automatyczny odwijak

Oprogramowanie do projektowania VERTEX BD
1. Ściana, podłoga i konstrukcja dachu są produkowane automatycznie, oszczędzając czas projektowania.
2. Automatyczne modelowanie 3D, zapewnia 100% dokładności.
3. Dzięki funkcji analizy projektu, oprogramowanie może obliczyć nośność.
4. Tworzenie mapy 3D i widoku dekoracji 3D.
5. Cała rama budynku może być rozłożona na niezależne rysunki jednostkowe.
6. Obliczenie zestawienia materiałów, w tym potrzebnej stali, płyt, materiału termoizolacyjnego, drzwi i okien, śrub i
innych pasujących materiałów.
7. Tworzenie przetworzonych danych, w tym oznaczonych elementów obrabianych, dokowanie z urządzeniem.
8. Opłata za konserwację i szkolenie oprogramowania.
9. Opłata za konserwację i wsparcie wynosi 2200,00 USD/rok. Jest to opcjonalne i dotyczy aktualizacji oprogramowania.

Opis wyposażenia
1). Automatyczny pionowy pojedynczy odwijak głowicowy: 1 zestaw
a. Użycie konstrukcji dokręcania ręcznego, ID cewki: 460mm-520mm, OD cewki: 1400mm, Ładowanie: 3000kg
b. Automatyczne odwijanie z konwersją częstotliwości
c. Moc: 2.2KW

2). Rama: Zastosowanie spawania płyt stalowych, ogólne wyżarzanie do obróbki naprężeń, w celu zapewnienia długotrwałego użytkowania bez deformacji; i
Obróbka w centrum obróbczym CNC w celu zapewnienia dokładności wymiarowej.

3). Łuk: Główny łuk to konstrukcja skrzynkowa, skrzynka jest obrabiana w centrum obróbczym CNC, łuk pomocniczy to niezależna konstrukcja.

4). Forma walcowania: Stal matrycowa Cr12mov, po utwardzeniu próżniowym HRC60-62 ° w celu udoskonalenia otworu i końca powierzchni, wykańczanie tokarką CNC
wykańczanie powierzchni rolki.

5). Oś główna: Materiał ze stali narzędziowej 40Cr, obróbka cieplna hartowania i odpuszczania, wykańczanie szlifowaniem zewnętrznym

6). Układ napędowy: Silnik serwo i połączenie reduktora, pomiędzy kołem z precyzyjnym, twardym kołem zębatym, operacja zanurzenia w oleju, aby zapewnić długotrwałe użytkowanie bez zużycia.

7). Układ hydrauliczny
a. Struktura magazynowania energii, oszczędność energii i ochrona środowiska
b. Elementy hydrauliczne: Produkty Germany Rexroth

8). Matryca do wykrawania
Materiał modelu matrycy to stal narzędziowa S45C, wkładka formy ze stali wysokiej jakości D2 lub SKD11, części formy z produktów japońskich.
9). Części elektryczne

a. Oryginalny importowany kontroler ruchu i PLC
b. Międzynarodowe, pierwszorzędne komponenty niskiego napięcia
10). Drukarka atramentowa CNC

a. Konfiguracja przemysłowej jakości wysokiej jakości drukarki atramentowej elektronicznej na bazie rozpuszczalnika, drukowanie wyraźne i solidne, łatwe do
instalacji
b. Powszechne atramenty na bazie rozpuszczalników, łatwe do kupienia i ekonomiczne w użyciu
c. Automatycznie drukuje automatycznie generowane przez oprogramowanie do projektowania, bez interwencji człowieka
d. Przez system kontroli produkcji Frame Mac LGS maker można dodać wszelkie dodatkowe informacje, takie jak nazwa firmy, logo, strony internetowe i tak dalej.

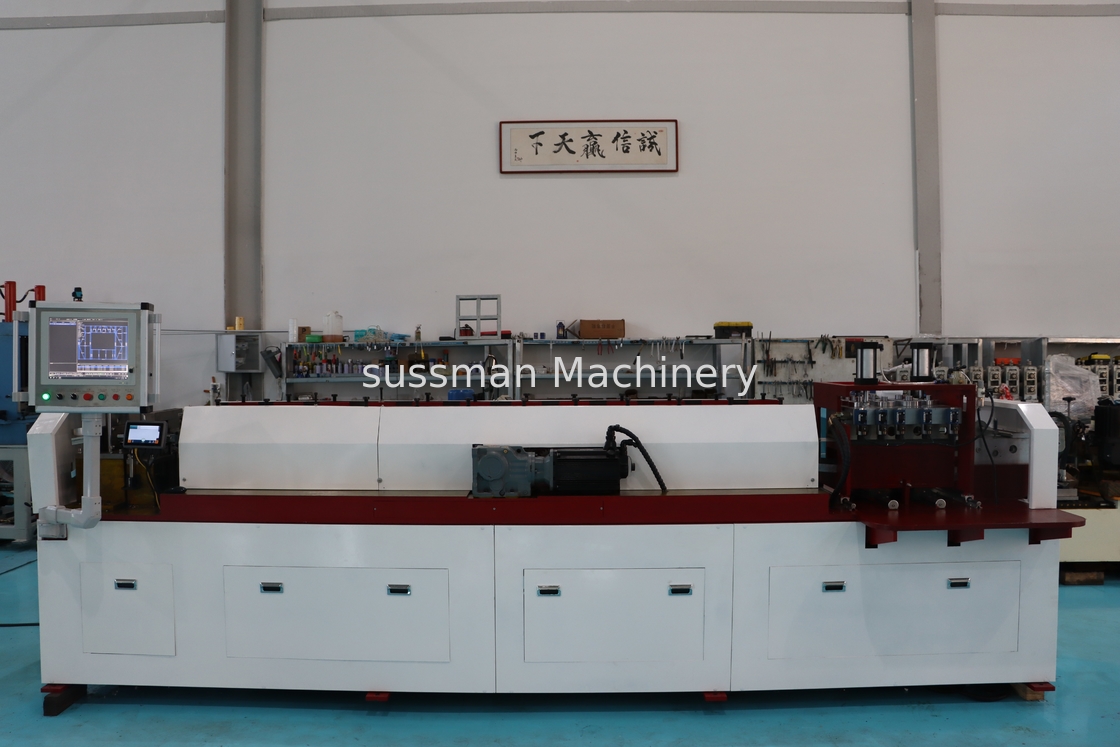

Zdjęcie naszej maszyny

Zastosowania maszyn LGSF znajdują się przede wszystkim w przemyśle budowlanym, gdzie ramy ze stali lekkiej zyskują na popularności ze względu na liczne zalety. Niektóre typowe zastosowania obejmują:

1. Budownictwo mieszkaniowe: Ramy ze stali lekkiej są coraz częściej stosowane w budynkach mieszkalnych, w tym w domach jednorodzinnych, kamienicach i wielopiętrowych kompleksach apartamentowych. Maszyny LGSF mogą produkować słupki ścienne, kratownice dachowe, belki stropowe i inne elementy wymagane dla tych konstrukcji.

2. Budownictwo komercyjne: Systemy LGSF są również wykorzystywane w budynkach komercyjnych, takich jak biura, szkoły, szpitale i powierzchnie handlowe. Maszyny LGSF mogą wytwarzać stalowe elementy potrzebne do przegród wewnętrznych, ścian zewnętrznych, systemów sufitowych i innych elementów konstrukcyjnych.

3. Budownictwo modułowe: Ramy ze stali lekkiej są dobrze przystosowane do budownictwa modułowego poza terenem budowy, gdzie całe moduły budowlane są produkowane w fabryce, a następnie transportowane na plac budowy w celu montażu. Maszyny LGSF odgrywają kluczową rolę w produkcji stalowych elementów ramowych dla tych modułów.

4. Renowacja i modernizacja: Systemy LGSF oferują elastyczność i łatwość instalacji, dzięki czemu nadają się do projektów renowacji i modernizacji. Maszyny LGSF mogą wydajnie produkować niestandardowe elementy stalowe, które można łatwo zintegrować z istniejącymi konstrukcjami.

Zastosowanie maszyn LGSF w budownictwie oferuje kilka korzyści, w tym krótszy czas budowy, oszczędność kosztów, trwałość i wszechstronność projektowania. Maszyny te umożliwiają precyzyjną i znormalizowaną produkcję elementów stalowych, zapewniając wysoką jakość i dokładny montaż na miejscu.
