C70 C90 Lekkie stalowe ramy 0,7-1,2 mm Stal ocynkowana

Maszyna do produkcji lekkich stalowych konstrukcji szkieletowych C70 C90 0,7-1,2 mm stal ocynkowana

Główne specyfikacje

Opis wyposażenia

Główne specyfikacje:
Rozmiar 70/90*41mm
Grubość 0,7-1,2 mm (cewki ocynkowane G300-G550 i alucynk)
Szerokość podawania 180 mm
Standardowa prędkość produkcji 300-700 m/h
Silnik główny serwomotor 7,5 kW
Zasilanie 380V 50Hz 3 fazy lub zgodnie z Państwa życzeniem
Stacja hydrauliczna 7,5 kW
Pojemność zbiornika hydraulicznego: 100L
Chłodzenie hydrauliczne: chłodzenie wentylatorem
Ciśnienie hydrauliczne: ustawiane komputerowo
Rama i matryce do wykrawania: otwór na śrubę, fazowanie, otwór na szczelinę, cięcie kołnierza, otwór na rurę, zawieszenie, cięcie
Tolerancja: +- 0,5 mm
Drukarka atramentowa: EC-JET
Rozmiar maszyny: 6000*1000*1500 mm
Waga: 4000 kg
Kolor: zgodnie z Państwa życzeniem
Rozwijak: łożysko 2 tony, automatyczny rozwijak

Oprogramowanie projektowe VERTEX BD
1. Konstrukcja ścian, podłóg i dachów jest produkowana automatycznie, co oszczędza czas projektowania.
2. Automatyczne formowanie 3D zapewnia 100% dokładności.
3. Dzięki funkcji analizy projektu oprogramowanie może obliczyć nośność.
4. Tworzenie mapy 3D konstrukcji szkieletowej i widoku dekoracji 3D.
5. Cała konstrukcja szkieletowa budynku może zostać rozłożona na rysunki niezależnych jednostek.
6. Obliczanie listy materiałów, w tym potrzebnej stali, blach, materiałów izolacji termicznej, drzwi i okien, śrub i
innych pasujących materiałów.
7. Tworzenie danych przetworzonych, w tym oznakowanych elementów obrabianych, integracja z urządzeniami.
8. Opłata za konserwację i szkolenie z obsługi oprogramowania.
9. Opłata za konserwację i wsparcie wynosi 2200,00 USD rocznie. Jest to opcja aktualizacji oprogramowania i jest opcjonalna.

Opis wyposażenia
1). Automatyczny jednostronny rozwijak pionowy: 1 zestaw
a. Zastosowanie konstrukcji z dokręcaniem ręcznym, średnica wewnętrzna cewki: 460 mm-520 mm, średnica zewnętrzna cewki: 1400 mm, ładowność: 3000 kg
b. Automatyczne rozwijanie z konwersją częstotliwości
c. Moc: 2,2 kW

2). Rama: Wykonana ze spawanej blachy stalowej, całościowe wyżarzanie w celu odprężenia, zapewniające długotrwałe użytkowanie bez deformacji; oraz
obróbka na centrum obróbczym CNC w celu zapewnienia dokładności wymiarowej.

3). Łuk: Główny łuk ma konstrukcję skrzynkową, skrzynia jest obrabiana na centrum obróbczym CNC, pomocniczy łuk ma niezależną konstrukcję.

4). Forma walcująca: Stal narzędziowa Cr12mov, po hartowaniu próżniowym HRC60-62 ° do wykończenia otworu i czoła, tokarka CNC
wykańczająca powierzchnię rolki.

5). Główny wał: Materiał ze stali narzędziowej 40Cr, hartowanie i odpuszczanie, wykańczanie szlifowaniem zewnętrznym

6). Układ napędowy: Połączenie serwomotoru i reduktora, między kołami precyzyjne koła zębate o twardych zębach zanurzone w oleju, zapewniające długotrwałe użytkowanie bez zużycia.

7). Układ hydrauliczny
a. Konstrukcja magazynująca energię, oszczędność energii i ochrona środowiska


8). Forma do wykrawania
Materiał matrycy to stal narzędziowa S45C, wkładka formy wykonana ze stali wysokiej jakości D2 lub SKD11, części formy z japońskich
produktów.

9). Części elektryczne
a. Oryginalny importowany kontroler ruchu i sterownik PLC
b. Międzynarodowe komponenty niskiego napięcia pierwszej klasy marki

10). Drukarka atramentowa CNC
a. Konfiguracja przemysłowej, wysokiej jakości drukarki atramentowej na bazie rozpuszczalników, wyraźny i trwały druk, łatwa w
instalacji
b. Zwykłe tusze na bazie rozpuszczalników, łatwe do kupienia i ekonomiczne w użyciu
c. Automatycznie drukuje dane generowane przez oprogramowanie projektowe, bez interwencji człowieka
d. System sterowania produkcją Frame Mac LGS maker może dodawać dowolne dodatkowe informacje, takie jak nazwa firmy, logo, strony internetowe itp.

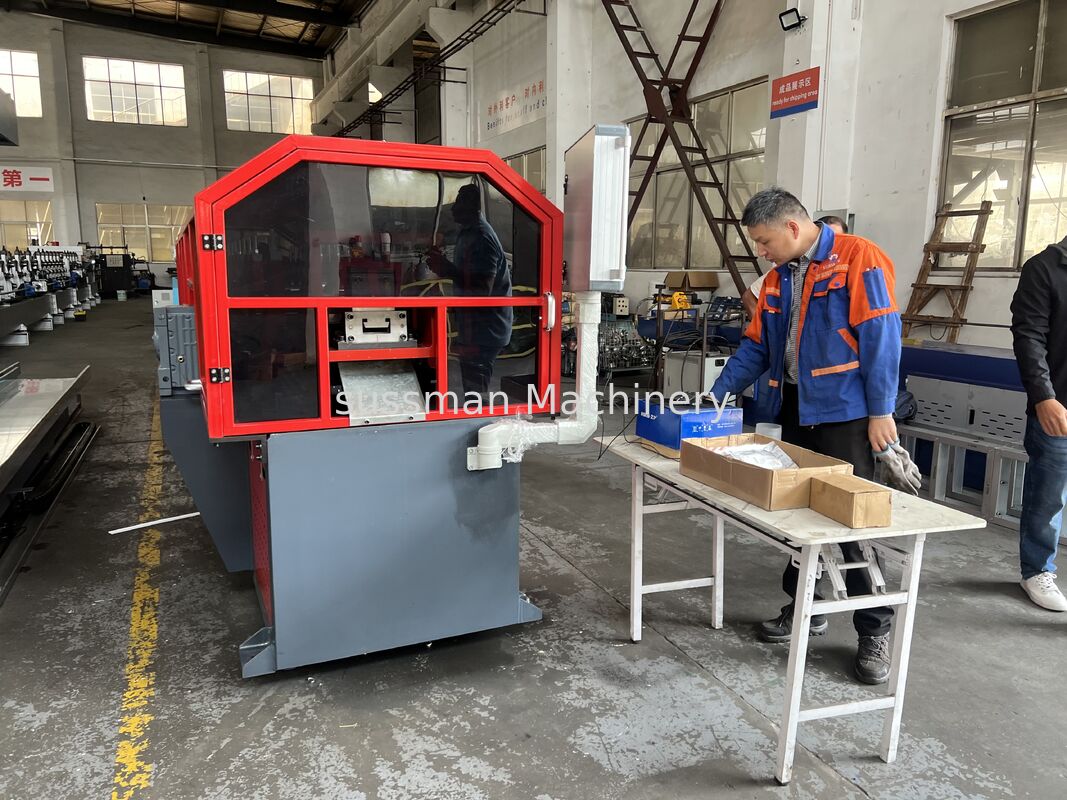

Zdjęcie naszej maszyny

Zastosowania maszyn LGSF znajdują się głównie w przemyśle budowlanym, gdzie lekkie stalowe konstrukcje szkieletowe zyskują na popularności ze względu na liczne zalety. Niektóre typowe zastosowania obejmują:

1. Budownictwo mieszkaniowe: Lżejsze stalowe konstrukcje szkieletowe są coraz częściej wykorzystywane w budynkach mieszkalnych, w tym w domach jednorodzinnych, szeregowcach i wielopiętrowych kompleksach apartamentowych. Maszyny LGSF mogą produkować słupki ścienne, więźby dachowe, belki stropowe i inne elementy wymagane do tych konstrukcji.

2. Budownictwo komercyjne: Systemy LGSF są również wykorzystywane w budynkach komercyjnych, takich jak biura, szkoły, szpitale i lokale handlowe. Maszyny LGSF mogą wytwarzać stalowe elementy potrzebne do ścianek działowych, ścian zewnętrznych, systemów sufitowych i innych elementów konstrukcyjnych.

3. Budownictwo modułowe: Lżejsze stalowe konstrukcje szkieletowe doskonale nadają się do budownictwa modułowego poza terenem budowy, gdzie całe moduły budowlane są produkowane w fabryce, a następnie transportowane na plac budowy w celu montażu. Maszyny LGSF odgrywają kluczową rolę w produkcji stalowych elementów szkieletowych dla tych modułów.

4. Renowacja i modernizacja: Systemy LGSF oferują elastyczność i łatwość instalacji, co czyni je odpowiednimi do projektów renowacyjnych i modernizacyjnych. Maszyny LGSF mogą efektywnie produkować niestandardowe stalowe elementy, które można łatwo zintegrować z istniejącymi konstrukcjami.

Zastosowanie maszyn LGSF w budownictwie oferuje szereg korzyści, w tym szybsze czasy budowy, oszczędność kosztów, trwałość i wszechstronność projektowania. Maszyny te umożliwiają precyzyjną i znormalizowaną produkcję elementów stalowych, zapewniając wysoką jakość i dokładny montaż na miejscu.
