Szczegóły Produktu:
|
| Grubość materiału: | 0,3-0,5 mm | Ciężar wybieraka: | Instrukcja 3 ton |
|---|---|---|---|
| Szybkości walcowania: | 10-15 m / min | Moc silnika głównego: | 7.5KW |
| Sposób jazdy: | Skrzynia biegów | Rozmiar maszyny: | Długość 7500mm * Szerokość 800mm * Wysokość 800m |
| High Light: | metal stud and track roll forming machine,drywall stud roll forming machine |
||
Maszyna do formowania siatki T Maszyna do formowania metalu 8-15m / min
Lista głównych pasków T
| Lista maszyn | 3 tonowy pasywny de-nawijacz | 2 zestawy | |
| Hydrauliczne wykrawanie | 3 zestawy | ||
| Główna maszyna do formowania rolek | 1 zestaw | ||
| Sterownik PLC | 1 jednostka | ||
| Stacja hydrauliczna | 1 jednostka | ||
| Urządzenie blokujące połączenia | 1 jednostka | ||
| Out table | 2 rozdziały | ||
Standardowy profil i rysunek

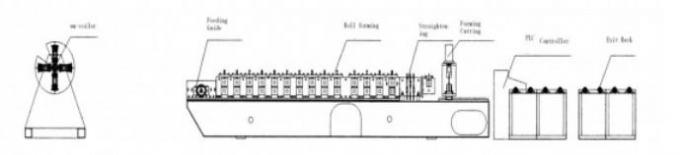

Proces technologiczny:
Odwijak-karmienie z prowadnicami - Walcowanie - hydraulicznePrzekładanie - Cięcie - Zbieranie produktów
Zewnętrzny z maszyny:
| Przedmiotów | Dane techniczne | Uwagi | |
| Materiał cewki | Grubość materiału | 0,3-0,5 mm ocynkowanego PPGI | |
| De-coiler | Waga | 3 tonowy podręcznik | |
| Knurls | Dwie strony | 1 zestawy rolek | |
| Dziurkowanie | liczby | 3 zestawy | |
| Formowanie systemu | Prędkość toczenia | 10-15 m / min | |
| Stacje rolkowe | Około 16 stacji tworzących | ||
| Materiał rolki | Gcr15 Stal z hartowaniem | ||
| Materiał wału | 45 # Średnica ze stali 75 mm | ||
| Maim Motor Power | 7,5 kW | ||
| Cięcie hydrauliczne Moc | 4 kw | ||
Tnący system | Materiał cięcia | CR12 z obróbką termiczną | |
| Twardość | HRC58-62 | ||
| Tolerancja | + -1.5 mm | ||
| Ostrze tnące | 1 zestaw ostrza tnącego | ||
| Elektryczny system sterowania | Źródło elektryczne | 380 V, 50 Hz, 3 fazy | |
| System sterowania | Sterownik PLC z ekranem dotykowym Japanese Panasonic i Yaskawa Brand | ||
| Wspólny system | stacje | Około 5 stacji | |
| Waga | TONA | Około 3 ton | |
| Way Of Drive | Skrzynia biegów | ||
| Rozmiar maszyny | mm | Długość 7500mm * Szerokość 800mm * Wysokość 800m |
Zdjęcie części maszyny
Odwijak 3 tonowy pasywny
Wewnętrzna średnica cewki: ¢ 350mm ~ 450mm
Maksymalna średnica cewki: ¢ 800 mm
Rozszerzenie: z 4 dłońmi, z hamulcem
Max Coil Width: 500mm
Sposób cięcia:
(1) Ruch cięcia: Główna maszyna zatrzymuje się, a następnie odcina automatycznie. Po zakończeniu cięcia główna maszyna uruchamia się automatycznie.
(2) Materiał ostrza: CR12 z obróbką cieplną
(3) Pomiar długości: automatycznie
(4) Tolerancja długości: + 0,5 mm
(5) Aby uzyskać idealne profile, zalecamy cięcie hydrauliczne po zmianie formy cięcia. Jest łatwy w obsłudze.
Wcześniejsze
Skrzynka kontrolna
