Sterowanie PLC Wymienna maszyna do formowania rolek CZ Purlin 20 stacji o prędkości 12-15 m / min
Opis
Purlin jest szeroko stosowany w budownictwie przemysłowym.Maszyna może formować różne rozmiary poprzez zmianę położenia rolek.A także może dziurkować i ciąć automatycznie jako ustawienie.
Płatwie C & Z to poziome belki lub pręty stosowane do podparcia konstrukcyjnego w budynkach.Maszyna do formowania rolek Sussman Machinery może produkować płatwie o różnych rozmiarach.Maszyna do formowania rolkowego płatwi CZ jest również nazywana wymienną maszyną do formowania rolkowego płatwi.W konstrukcji stalowej termin płatew zazwyczaj odnosi się do elementów więźby dachowej, które rozpościerają się równolegle do okapu budynku i wspierają poszycie dachu lub poszycie.
Zastosowania płatwi C&Z obejmują:
1. Budownictwo przemysłowe
2. Budowa hal i magazynów
3. Rozbudowa i remonty
4. Projekty rolnicze
Specyfikacja techniczna
| Materiał |
LICZBA PI;PPGI |
| Grubość |
1,5-3,0 mm |
| Szybkość formowania |
10m/min |
| Stacje rolkowe |
20 stacji |
| Materiał rolki |
Cr15 do ugaszenia |
| Głównym silnikiem |
11kW |
| Hydrauliczna moc cięcia |
7,5 kW |
| Układ sterowania |
PLC |
| Wymiar |
10,3 × 1,5 × 1,2 m |
| System jazdy |
Napęd skrzyni biegów ok. 14 sztuk |
| Tolerancja |
± 1,5 mm |
Przepływ pracy
Rozwijarka—→urządzenie poziomujące—→główna maszyna do formowania—→prostowanie—→hydrauliczne wykrawanie—→hydrauliczne cięcie—→tabela wybiegu
Lista maszyn
| Pasywny odwijak 3 tony |
1 zestaw |
| Główna maszyna do formowania rolek |
1 zestaw |
| Skrzynka kontrolna |
1 jednostka |
| Stacja hydrauliczna |
1 jednostka |
| Nasz stół 1500mm |
2 rozdziały |
| Hydrauliczne urządzenie do wykrawania i cięcia |
2 rozdziały |
| Hydrauliczne urządzenie tnące |
1 jednostka |
Główne elementy maszyny
1.Rozwijak hydrauliczny z urządzeniem łamającym jest przystosowany do obróbki kręgów.
2. Niwelator
3. Hydrauliczny system wykrawania
4. System wstępnego ścinania
5. Rollformer z oprzyrządowaniem
6. Wybiegający stół lub automatyczne urządzenie do układania w stos
7. Do przetwarzania i ustawiania danych używane są ekrany dotykowe PLC i MCGS firmy Panasonic (Japonia).
8. Prędkość formowania rolek wynosi 8-12m/min.
Profile
C ROZMIARY PŁAT
Szerokość: C80-300
Grubość: 1,5-3,0 mm
Wysokość: 40-100mm
Skrzynka kontrolna: marka Panasonic
(1) Zasilacz: 415 V, 50 Hz, 3 fazy (dostosowany na żądanie)
(2) Automatyczny pomiar długości i ilości;
(3) Długość i ilość kontrolowana przez PLC,
(4) Niedokładność długości można łatwo poprawić.
(6).Panel sterowania: przełącznik przyciskowy i ekran dotykowy
(7) Język na ekranie dotykowym: angielski i chiński
(8) Jednostka długości: milimetr (włączana na panelu sterowania)
Z tabeli
Długość: 2m
Ilość: 2 sztuki

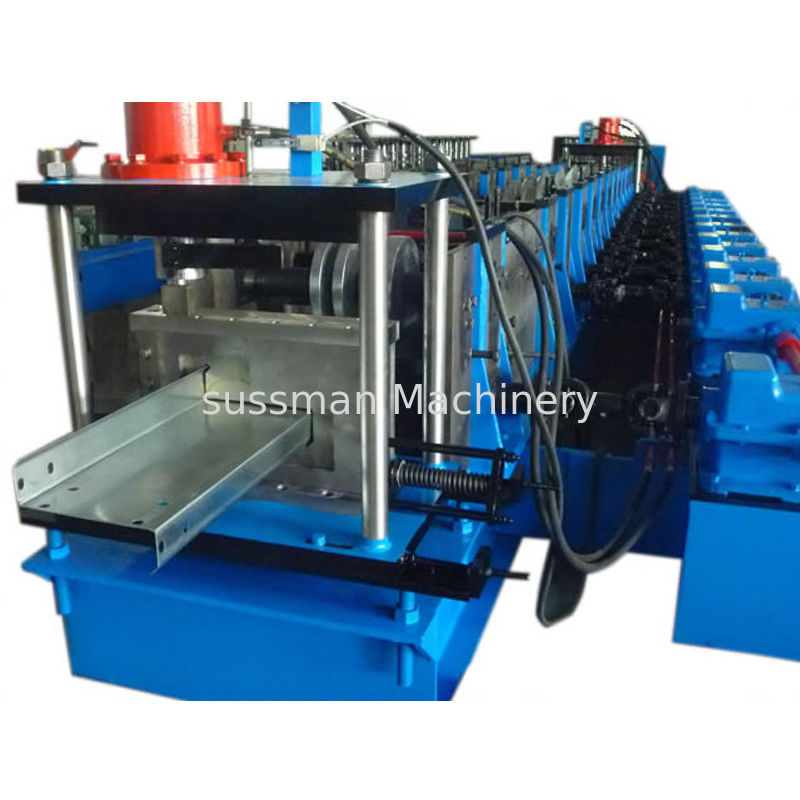

Zdjęcia produktu:
