Szczegóły Produktu:
|
| Szerokość: | Zmienna szerokość 80-300mm | Materiał noża: | Stal Cr12Mov |
|---|---|---|---|
| dostawca energii: | 380 V. | System cięcia: | cięcie hydrauliczne |
| Stacje kolejowe: | 18 stacji | moc: | 11 kW |
| Nazwa produktu: | Maszyna do płatwi stalowej ramy | Średnica osi: | 76 mm |
| High Light: | maszyna do płatwi cz,18 stacji płatwi,maszyna do produkcji płatwi 3 |
||
Maszyna do szybkiej wymiany płatwi C do Z Do maszyny do płatwi C 100-300 / Z140-300 o profilu CZ
|
Materiał cewki |
Grubość materiału |
1,5-3,0 mm |
|
|
Szerokość |
od 80 mm do 300 mm |
|
Odwijacz |
Waga |
Rozwijak ręczny 3 tony |
|
System formowania |
Prędkość toczenia |
0-12 m / min |
|
Stacje rolkowe |
Około 18 stacji rolkowych |
|
|
Materiał rolki |
Stal Gcr15 z hartowaniem 50-55HRC |
|
|
Materiał wału |
45 # Stal o średnicy 76mm wału |
|
|
Moc silnika głównego |
15KW |
|
|
Hydrauliczna moc cięcia |
7,5 kW |
|
|
System cięcia |
Materiał Cięcia |
CR12 z hartowaniem |
|
Twardość |
HRC58-62 |
|
|
Tolerancja |
+ -1,5 mm |
|
|
Ostrze tnące |
1 zestaw ostrzy tnących |
|
|
Elektryczny układ sterowania |
Źródło elektryczne |
380 V, 50 Hz, 3 fazy |
|
System sterowania |
PLC z ekranem dotykowym |
|
|
Waga |
Około 8 ton |
|
|
Sposób jazdy |
Napędzany łańcuchem |
C Parametr techniczny płatwi
|
Nazwa sprzętu |
Ilość |
|
Odwijak ręczny 3T |
1 zestaw |
|
Maszyna do formowania rolek |
1 zestaw |
|
Cięcie hydrauliczne |
1 zestaw |
|
Wykrawanie hydrauliczne |
1 zestaw |
|
Stacja hydrauliczna |
1 zestaw |
|
4-metrowe stoły |
1 zestaw |
|
Skrzynka kontrolna |
1 jednostka |
| Części zamienne | 1 opakowanie |
Główne cechy szybkiej zmiany maszyny do formowania płatwi C na Z
Zalety płatwi C na Z typu AUTOMATYCZNA zmiana rozmiaru są następujące:
1.Produkuj różne rozmiary płatwi bez zmiany rolek lub elementów dystansowych.
Nie ma potrzeby zmiany noża na inny rozmiar.
3.Łatwa obsługa, niskie koszty utrzymania
4. nieskończona wielkość (dowolny rozmiar w zakresie maszyny), pomaga oszczędzać materiał
5. Opcjonalnie Otwór na wybijak w dowolnym położeniu po stronie środnika płatwi i po stronie kołnierza
Każda część maszyny C Purlin
1.3T Ręczna zwijarka
Średnica: rozszerzenie 460-520mm.
Pojemność: 3 tony
Maksymalna szerokość cewki: 500 mm
2. urządzenie poziomujące
Przełóż surowiec (stalową płytę) przez plażę w celu wyprodukowania i przetworzenia
Średnica to Ø 76mm, obróbka cieplna chromu i HRC60 w celu zabezpieczenia gładkiej powierzchni.
7 rolek wyrównujących, 3 rolki w górę i 4 rolki w dół,może zagwarantować, że produkty są schludne, równoległe i wszystko jest jednolite

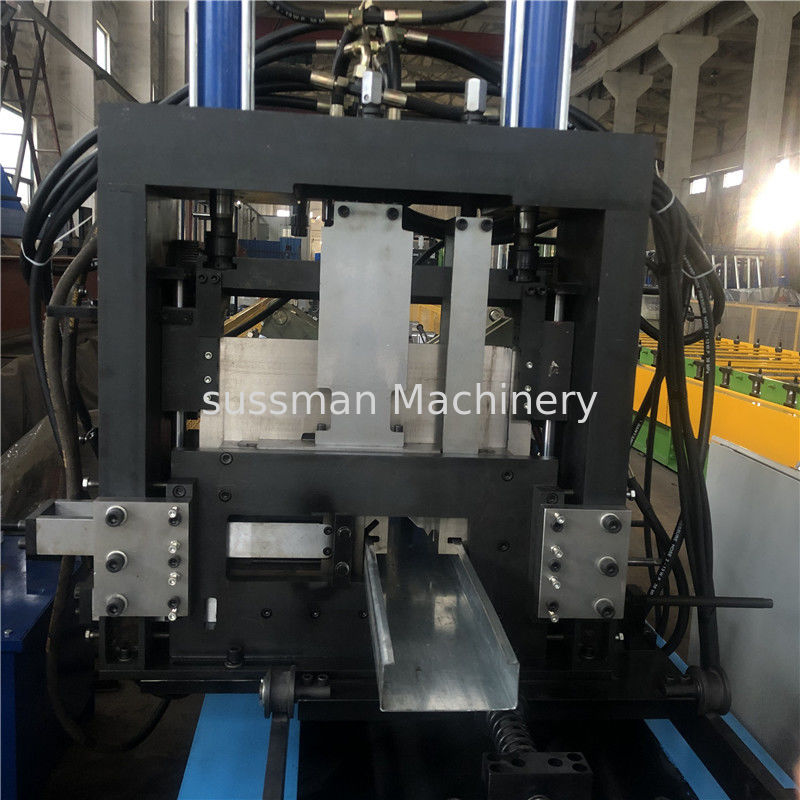

3. Urządzenie wykrawające i tnące
Przyjmuje napęd hydrauliczny i automatyczną lokalizację, aby zdecydować
zwymiaruj i wytnij docelowe produkty
ciśnienie na stacji hydraulicznej: 20 MPa
Cewka hydrauliczna: 46 #
Komponenty: Zawiera jeden zestaw ostrzy, jeden cylinder hydrauliczny i jedną maszynę tnącą
materiał ostrza tnącego: stal Cr12 Mov z wysoką obróbką
4. skrzynka kontrolna
(1) Zasilanie: 380 V, 50 Hz, 3 fazy (dostosowywane na życzenie)
(2).Panel sterowania: przełącznik przyciskowy i ekran dotykowy
(3) Język na ekranie dotykowym: angielski i chiński
(4) Automatyczny pomiar długości i ilości.
(5) Długość i ilość kontrolowane przez PLC.
(6) Niedokładność długości można łatwo zmienić.
