CZ Purlin Roll Forming Machine
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Sussman |
| Orzecznictwo | SGS.CE.ISO |
| Numer modelu | SM-CP |
Szybko wymienna hydrauliczna maszyna do formowania płatwi Cz Maszyna do formowania rolek płatwi CZU ze stali ocynkowanej
| Njestem | Maszyna do formowania rolek płatwi CZU | |
| 1 | Odpowiedni surowiec | Cewki stalowe PPGI/PPGL/GI/GL |
| 2 | Grubość blachy cewki | 1,5-3,0 mm |
| 3 | Szerokość cewki zasilającej | 200-500mm |
| 4 | Efektywna szerokość | 100-300mm |
| 5 | Pod ramą | Wiązka 400H |
| 6 | Średnica wału Soild | 76mm, wysokiej jakości stal 45#, toczenie wykańczające, szlif cylindryczny, z rowkiem na wpust |
| 7 | Wałek |
Wysokiej jakości Gcr15, przetwarzany przez tokarkę CNC, obróbka hartowana i odpuszczana, twarda powłoka chromowa 0,05-0,07 mm |
| 8 | Grubość płyty środkowej | 18 mm |
| 9 | Stacje formujące | 13 |
| 10 | Typ napędu | Łańcuchem (2,0 cala) |
| 11 | Moc silnika głównego | 15kW z reduktorem cykloidalnym, Lichao, Szanghaj |
| 12 | Moc przepompowni | 5,5kw |
| 13 | Szybkość formowania | Około 15 m/min |
| 14 | Cięcie hydrauliczne | Sterowany przez PLC |
| 15 | PLC | DELTA, TAJWAN / Mitsubishi, Japonia |
| 16 | Materiał ostrza tnącego | Cr12Mov, hartowanie 58-62℃ |
| 17 | Przetwornica częstotliwości |
Ma tę zaletę, że zwalnia przed cięciem, aby zapewnić dokładność długości (± 1 mm, znacznie lepiej niż norma przemysłowa ±3mm). |
Parametr techniczny płatwi C
| Nie. | Nazwa | Jednostka | Ilość |
| 1 | Odwijak | ustawić | 1 |
| 2 | Wejście na plażę | ustawić | 1 |
| 3 | Główna maszyna do formowania rolek | ustawić | 1 |
| 4 | System cięcia | ustawić | 1 |
| 5 | uderzenie | ustawić | 1 |
| 6 | Tabela wyjściowa | ustawić | 1 |
| 7 | System sterowania (PLC) | ustawić | 1 |
| 8 | hydrauliczny stacja | ustawić | 1 |
Główne cechy szybko zmieniającej się maszyny do formowania płatwi z C na Z
1. Automatyczna maszyna do płatwi C / Z przyjmuje ten sam zestaw urządzeń do produkcji różnych specyfikacji płatwi C / Z poprzez proste automatyczne i ręczne bezstopniowe regulacje i nie ma potrzeby wymiany rolek formujących przy zmianie specyfikacji.Proces produkcyjny przyjmuje metodę automatycznego sterowania, która może automatycznie wykrawać, ciąć i formować zgodnie z parametrami wejściowymi, takimi jak długość płatwi, odległość wzdłużna i ilość otworów.
2. Można wyprodukować dowolny model między C80-300 a Z120-300, a grubość płyty może wynosić 1,5-3,0 mm.Zajmuje to 1 minutę;Przełączanie stali w kształcie C/Z wymaga jedynie prostej ręcznej operacji cofania, a przełączenie między stalą w kształcie litery C a stalą w kształcie litery Z można wykonać w ciągu 5 minut;
4. Operacja jest prosta, zmniejszając trudność obsługi dla pracowników, oszczędzając czas na zmianę modeli i poprawiając wydajność produkcji.
5. Maszyna do płatwi typu CZ składa się z prowadnicy, urządzenia poziomującego, 2 hydraulicznych urządzeń wykrawających, hydraulicznego urządzenia tnącego, maszyny do formowania rolek z szybkim przełączaniem, elektrycznego układu sterowania, układu hydraulicznego itp.
Każda część C Purlin Machine
Ręczna rozwijarka 1,3T
Średnica: rozszerzenie 460-520mm.
Pojemność: 3 tony
Maksymalna szerokość cewki: 500 mm
2. Urządzenie poziomujące
Umieść surowiec (blachę stalową) przez plażę w celu wytworzenia i przetworzenia
Średnica to Ø 76 mm, chromowanie i obróbka cieplna HRC60 w celu zabezpieczenia gładkiej powierzchni.
7 rolek wyrównujących, 3 rolki w górę i 4 rolki w dół,może zagwarantować, że produkty są schludne, równoległe i wszystko jest jednolite

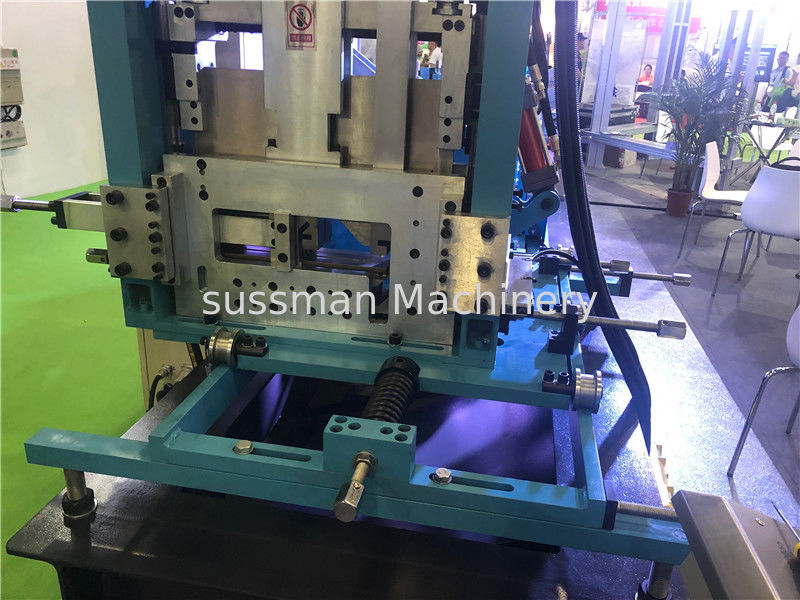

3. Urządzenie do wykrawania i cięcia
Przyjmuje napęd hydrauliczny i automatyczną lokalizację, aby zdecydować
wymiarować i ciąć docelowe produkty
ciśnienie stacji hydraulicznej: 20 MPa
Cewka hydrauliczna: 46 #
Komponenty: Zawiera jeden zestaw ostrzy, jeden siłownik hydrauliczny i jedną maszynę tnącą
materiał ostrza tnącego: stal Cr12 Mov z wysoką obróbką
4. Skrzynka kontrolna
(1) Zasilacz: 380 V, 50 Hz, 3 fazy (dostosowany na życzenie)
(2).Panel sterowania: Przełącznik przyciskowy i ekran dotykowy
(3) Język na ekranie dotykowym: angielski i chiński
(4) Automatyczny pomiar długości i ilości.
(5) Długość i ilość kontrolowana przez PLC.
(6) Niedokładność długości można łatwo poprawić.
