300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia
  • 300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia
  • 300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia
  • 300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia
  • 300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia
300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia

300mm walcowana na zimno maszyna do formowania płatwi C z hydraulicznym systemem cięcia

Miejsce pochodzenia Chiny
Nazwa handlowa Sussman
Orzecznictwo SGS.CE.ISO
Numer modelu SM-CP
Szczegóły Produktu
Szerokość:
Zmienna szerokość 80-300mm
Materiał noża:
Stal Cr12Mov
System cięcia:
cięcie hydrauliczne
Stacje kolejowe:
18 stacji
moc:
15kw
Nazwa produktu:
Maszyna do płatwi stalowej ramy
Metoda jazdy:
napęd łańcuchowy
Grubość materiału:
1,5-3,0 mm
Podkreślić:

Maszyna do formowania płatwi 300 mm c

,

maszyna do formowania płatwi c na zimno

,

maszyna do formowania rolek c 300 mm

Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Cena
negotiable
Szczegóły pakowania
Folia i stal
Czas dostawy
60 dni
Zasady płatności
L / C, T / T
Możliwość Supply
10 zestawów miesięcznie
Opis produktu

Stal walcowana na zimno Automatyczna zmiana 80-300 mm Stalowa rama C Profil Maszyna do formowania rolek do konstrukcji stalowych


Ogólny parametr maszyny
Odpowiedni materiał do formowania rolekBlacha stalowa ocynkowana, Stal walcowana na zimno
Grubość1,5-3,0 mm
Hydrauliczne urządzenie wykrawające / tnąceZatrzymaj, aby wykrawać, automatyczna kontrola cięcia na długość
Konstrukcja ramyKonstrukcja ramy ściennej
Opcja: mocna konstrukcja ramy stojaka
Rolki18 rolek
Materiał wałka formującegoGCr15, obróbka cieplna, powłoka chromowana na twardo lub Cr12, obróbka cieplna bez powłoki chromowanej jako opcja
Średnica wałówΦ75mm
Moc silnika głównego15KW z reduktorem
Maks.Prędkość linii poprzedniej rolki8-12 m / min (nie obejmuje czasu wykrawania i cięcia)
Moc grupy hydraulicznej7,5 kW
Materiał ostrza tnącegoCr12Mov, obróbka cieplna
Standard elektryczny415V / 50Hz / 3PH lub zgodnie z wymaganiami klienta
Wymiary maszyny9050 mm × 1200 mm × 1600 mm
Główny kolor malowania maszynowegoRAL 5015 (niebieski) lub zgodnie z wymaganiami klienta
(3) System sterowania PLC
PLCMarka Delta / Siemens
Ekran dotykowyMarka Delta / Siemens
FalownikMarka Delta lub Panasonic
EncoderMarka Omron
(4) Stojak na produkty
Opisbez zasilania, 6 metrów długości



2. Przebieg procesu maszyny do walcowania kanału C:

Rozwijak - karmienie i prowadzenie - Niwelacja-- Hydrauliczne cięcie i wykrawanie-Walcowanie--- Tabela produktów do wyczerpania
3.C Parametr techniczny płatwi



Nazwa sprzętu

Ilość

Odwijak ręczny 3T

1 zestaw

Maszyna do formowania rolek

1 zestaw

Cięcie hydrauliczne

1 zestaw

Wykrawanie hydrauliczne

1 zestaw

Stacja hydrauliczna

1 zestaw

4-metrowe stoły

1 zestaw

Skrzynka kontrolna

1 jednostka

Części zamienne1 opakowanie





4.Każda część maszyny C Purlin

1.3T Ręczna zwijarka
Średnica: rozszerzenie 460-520mm.
Pojemność: 3 tony
Maksymalna szerokość cewki: 500 mm

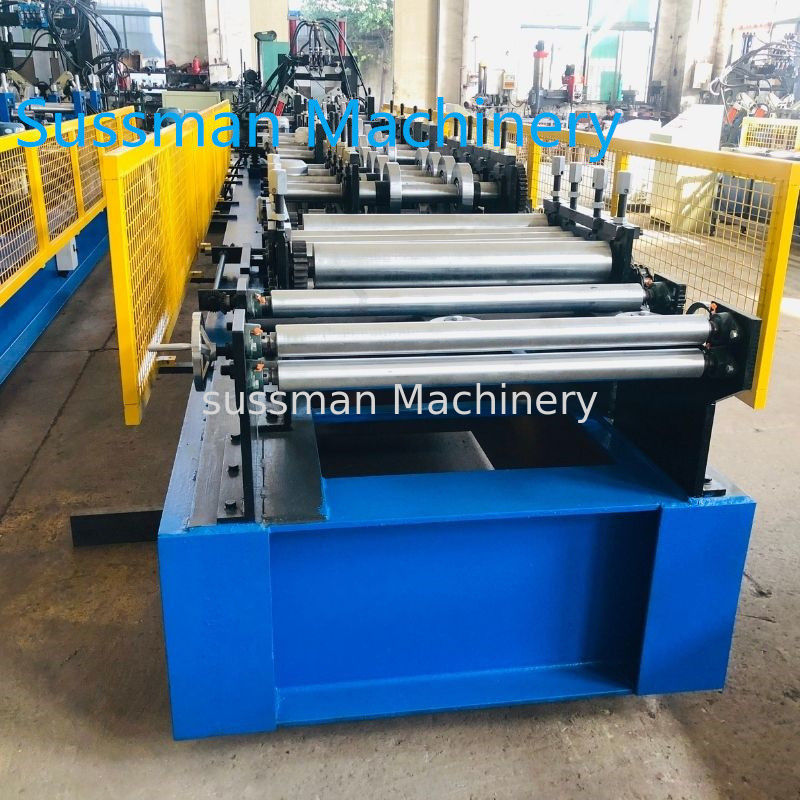

2. urządzenie poziomujące
Przełóż surowiec (stalową płytę) przez plażę w celu wyprodukowania i przetworzenia
Średnica to Ø 76mm, obróbka cieplna chromu i HRC60 w celu zabezpieczenia gładkiej powierzchni.
7 rolek wyrównujących, 3 rolki w górę i 4 rolki w dół,może zagwarantować, że produkty są schludne, równoległe i wszystko jest jednolite

3. Urządzenie wykrawające i tnące
Przyjmuje napęd hydrauliczny i automatyczną lokalizację, aby zdecydować
zwymiaruj i wytnij docelowe produkty
ciśnienie na stacji hydraulicznej: 20 MPa
Cewka hydrauliczna: 46 #
Komponenty: Zawiera jeden zestaw ostrzy, jeden cylinder hydrauliczny i jedną maszynę tnącą
materiał ostrza tnącego: stal Cr12 Mov z wysoką obróbką

4. skrzynka kontrolna
(1) Zasilanie: 380 V, 50 Hz, 3 fazy (dostosowywane na życzenie)
(2).Panel sterowania: przełącznik przyciskowy i ekran dotykowy
(3) Język na ekranie dotykowym: angielski i chiński
(4) Automatyczny pomiar długości i ilości.
(5) Długość i ilość kontrolowane przez PLC.
(6) Niedokładność długości można łatwo zmienić.
